HEIDENHAIN TNC 320 (340 55x-05) Cycle programming Manuel d'utilisation
Page 403
HEIDENHAIN TNC 320
403
16.12 MESURE CER
C
LE TR
OUS (cy
c
le
430, DIN/ISO: G430)
8

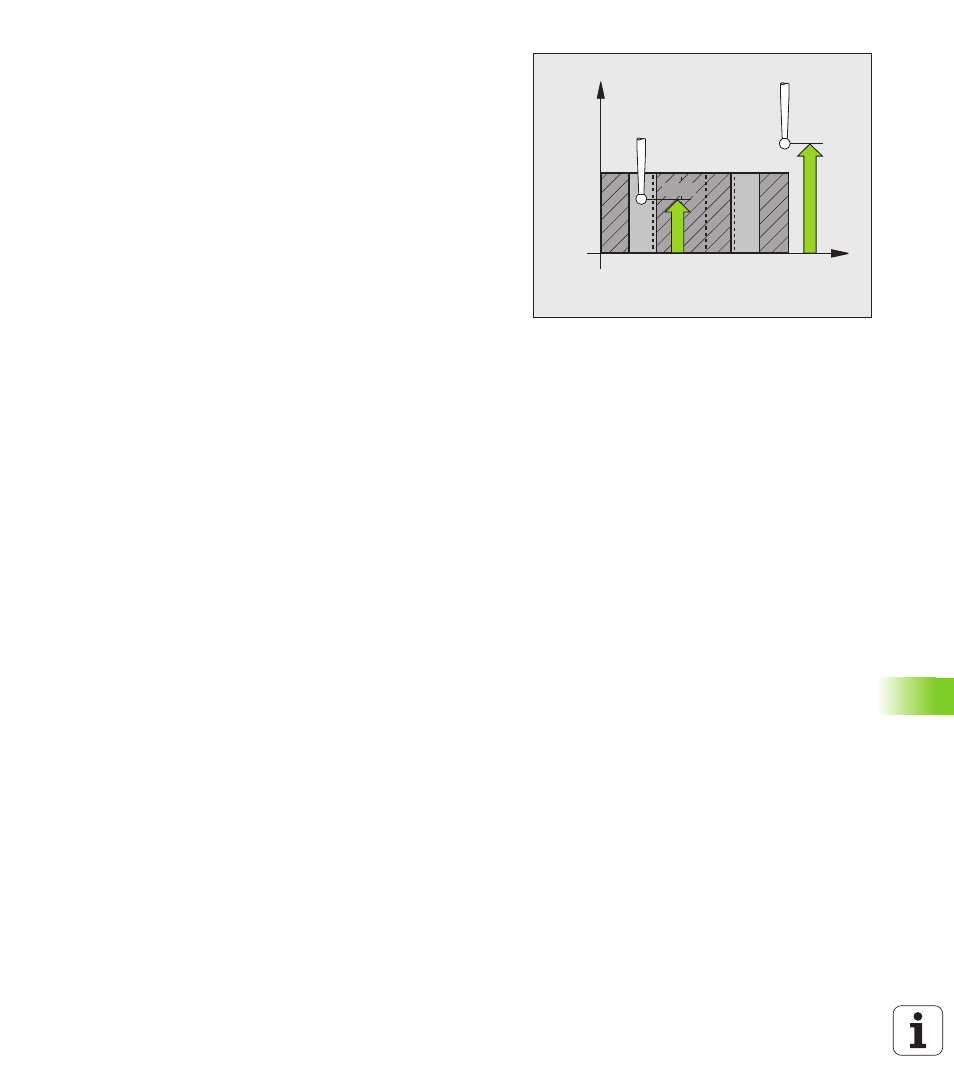

Hauteur mesure dans axe palpage Q261 (en
absolu): coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur prévu pour la mesure.
Plage d'introduction -99999,9999 à 99999,9999
8
Hauteur de sécurité Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de fixation). Plage
d'introduction -99999,9999 à 99999,9999
8
Cote max. Q288: diamètre max. autorisé pour le
cercle de trous. Plage d'introduction 0 à 99999,9999
8
Cote min. Q289: diamètre min. autorisé pour le cercle
de trous. Plage d'introduction 0 à 99999,9999
8
Tolérance centre 1er axe Q279: écart de position
autorisé dans l'axe principal du plan d'usinage. Plage
d'introduction 0 à 99999,9999
8
Tolérance centre 2ème axe Q280: écart de position
autorisé dans l'axe secondaire du plan d'usinage.
Plage d'introduction 0 à 99999,9999
X
Z
Q260
Q261
