324 Cycles palpeurs: initialisation automatique des points d'origine
15.5 PT DE REF EXTERIEUR RECT
AN
GLE (cy
c
le 41
1, DIN/ISO: G41
1
)
15.5 PT DE REF EXTERIEUR
RECTANGLE (cycle 411,
DIN/ISO: G411)
Déroulement du cycle

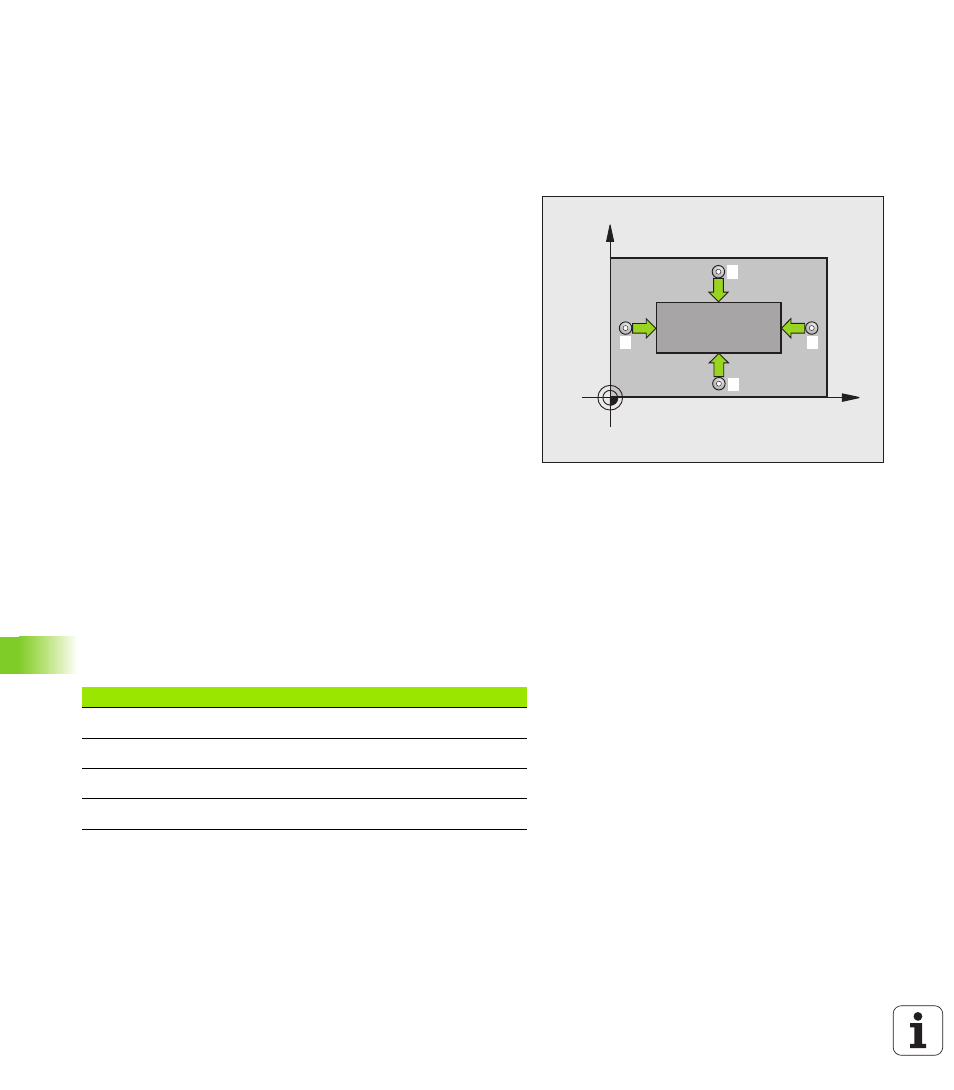

Le cycle palpeur 411 détermine le centre d'un tenon rectangulaire et
l'initialise comme point d'origine. Si vous le souhaitez, la TNC peut
aussi mémoriser le centre dans un tableau de points zéro ou de
Preset.
1 La TNC positionne le palpeur en avance rapide (valeur de la
colonne FMAX) avec la logique de positionnement (voir „Exécuter
les cycles palpeurs” à la page 283) au point de palpage
1 . La TNC
calcule les points de palpage à partir des données contenues dans
le cycle et de la distance d'approche programmée dans la colonne
SET_UP du tableau palpeurs
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage avec l'avance de
palpage (colonne F)
3 Puis, le palpeur se déplace soit en paraxial à la hauteur de mesure,
soit avec une interpolation linéaire à la hauteur de sécurité au point
de palpage suivant
2 et exécute la deuxième opération de palpage
à cette position
4 La TNC positionne le palpeur au point de palpage 3 puis au point
de palpage 4 , et y exécute la troisième ou la quatrième opération
de palpage
5 La TNC dégage ensuite le palpeur à la hauteur de sécurité et traite
le point d'origine calculé en fonction des paramètres de cycle
Q303 et Q305 (voir „Mémoriser le point d'origine calculé” à la
page 312).
6 Ensuite, si cela est souhaité, la TNC détermine également, dans
une opération de palpage séparée, le point d'origine dans l'axe du
palpeur et mémorise les valeurs effectives dans les paramètres Q
suivants
X
Y
1
2
4
3
Numéro paramètre Signification
Q151 Valeur effective centre, axe principal
Q152 Valeur effective centre, axe secondaire
Q154 Valeur effective côté axe principal
Q155 Valeur effective côté axe secondaire
