328 Cycles palpeurs: initialisation automatique des points d'origine
15.6 PT DE REF INTERIEUR CER
C
LE (cy
c
le 412, DIN/ISO: G412)
15.6 PT DE REF INTERIEUR CERCLE
(cycle 412, DIN/ISO: G412)
Déroulement du cycle

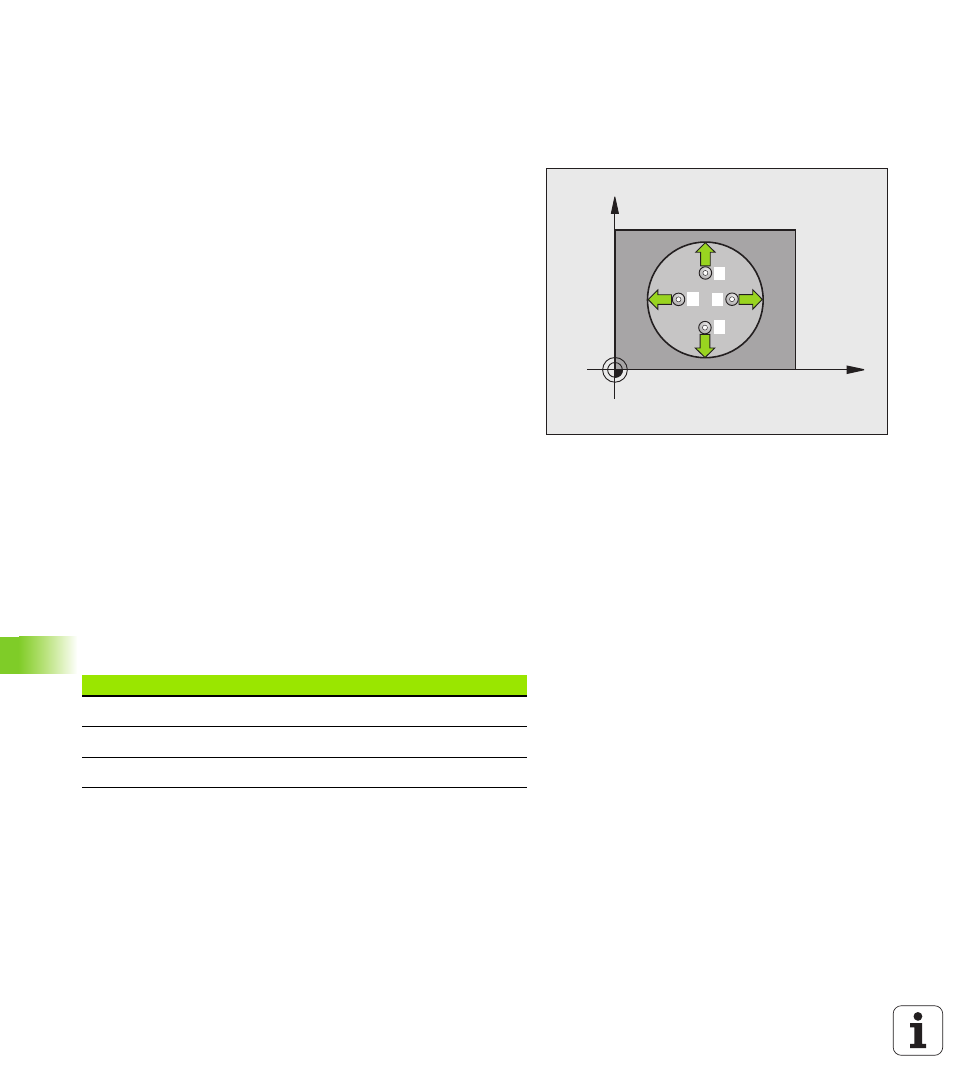

Le cycle palpeur 412 détermine le centre d'une poche circulaire (trou)
et l'initialise comme point d'origine. Si vous le souhaitez, la TNC peut
aussi mémoriser le centre dans un tableau de points zéro ou de
Preset.
1 La TNC positionne le palpeur en avance rapide (valeur de la
colonne FMAX) avec la logique de positionnement (voir „Exécuter
les cycles palpeurs” à la page 283) au point de palpage
1 . La TNC
calcule les points de palpage à partir des données contenues dans
le cycle et de la distance d'approche programmée dans la colonne
SET_UP du tableau palpeurs
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage avec l'avance de
palpage (colonne F). La TNC détermine automatiquement le
sensde palpage en fonction de l'angle initial programmé
3 Le palpeur se déplace ensuite sur une trajectoire circulaire, soit à
la hauteur de mesure, soit à la hauteur de sécurité au point de
palpage suivant
2 et exécute la deuxième opération de palpage à
cette position
4 La TNC positionne le palpeur au point de palpage 3 puis au point
de palpage 4 , et y exécute la troisième ou la quatrième opération
de palpage
5 La TNC dégage ensuite le palpeur à la hauteur de sécurité et traite
le point d'origine déterminé en fonction des paramètres Q303 et
Q305 du cycle.(voir „Mémoriser le point d'origine calculé” à la
page 312) Les valeurs effectives sont mémorisées dans les
paramètres Q indiqués ci-après
6 Ensuite, si cela est souhaité, la TNC détermine également le point
d'origine dans l'axe du palpeur au moyen d'une opération de
palpage séparée
X
Y
1
2
4
3
Numéro paramètre Signification
Q151 Valeur effective centre, axe principal
Q152 Valeur effective centre, axe secondaire
Q153 Valeur effective diamètre
