2.2 Définition de motifs a
v
e
c P
A
T
TERN DEF

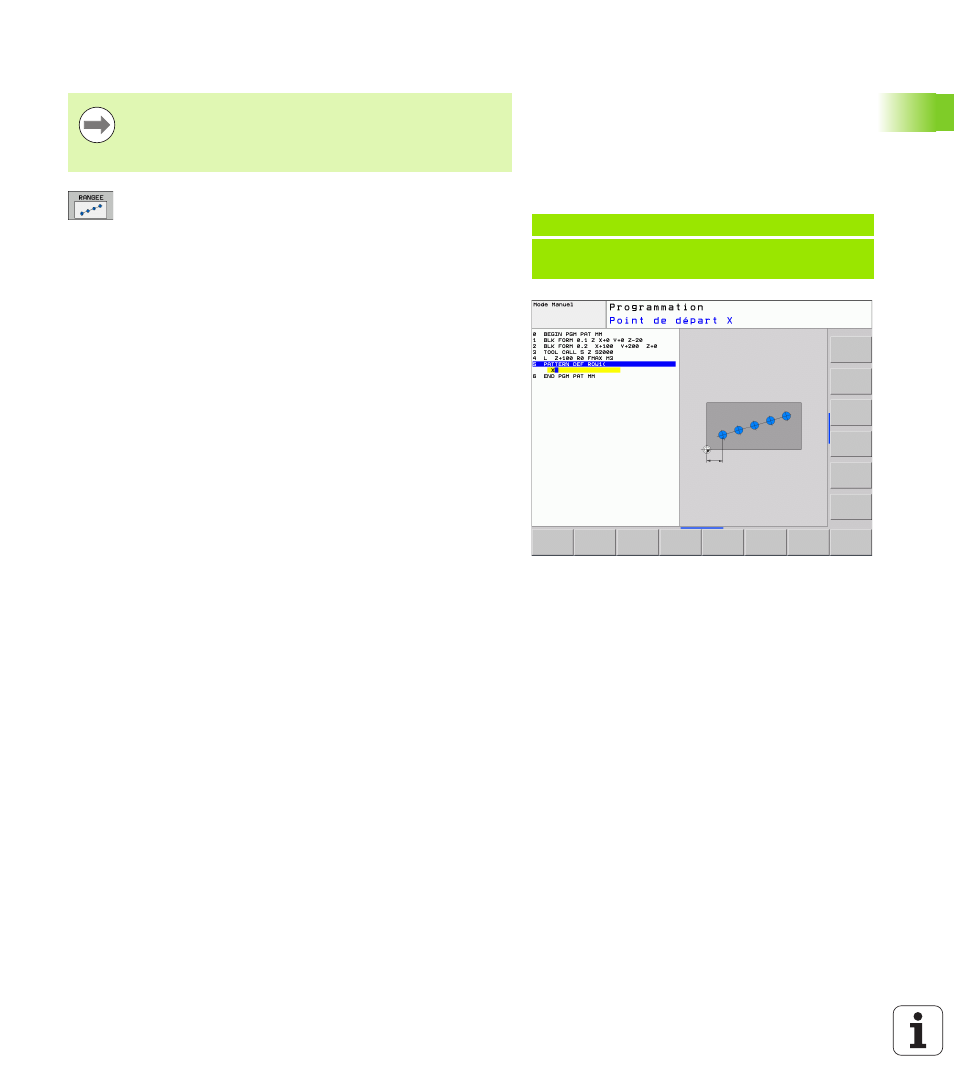

Définir une seule rangée
8 Point initial X (en absolu): Coordonnée du point
initial de la rangée dans l'axe X
8 Point initial Y (en absolu): Coordonnée du point
initial de la rangée dans l'axe Y
8 Distance positions d'usinage (en incrémental) :
écart entre les positions d'usinage. Valeur positive ou
négative possible
8 Nombre d'usinages : nombre total de positions
d'usinage
8 Position angulaire de l'ensemble du motif (en
absolu) : angle de rotation dont le centre est le point
initial introduit. Axe de référence: axe principal du plan
d'usinage courant (p. ex. X avec l'axe d'outil Z). Valeur
positive ou négative possible
8 Coordonnée surface pièce (en absolu):
introduire la coordonnée Z à laquelle doit
débuter l'usinage
Si vous définissez une surface de pièce en Z différente
de 0, cette valeur agit en plus de la valeur du paramètre
Coord. surface pièce Q203 qui est défini dans le cycle
d'usinage.
Exemple : Séquences CN
10 L Z+100 R0 FMAX
11 PATTERN DEF
ROW1 (X+25 Y+33,5 D+8 NUM5 ROT+0 Z+0)
