Cycles palpeurs: déterminer automatiquement le désalignement de la pièce
14.3 R
O
T
A
TION DE BA
SE a
v
e
c deux tr
ous (cy
c
le 40
1, DIN/ISO: G40
1
)

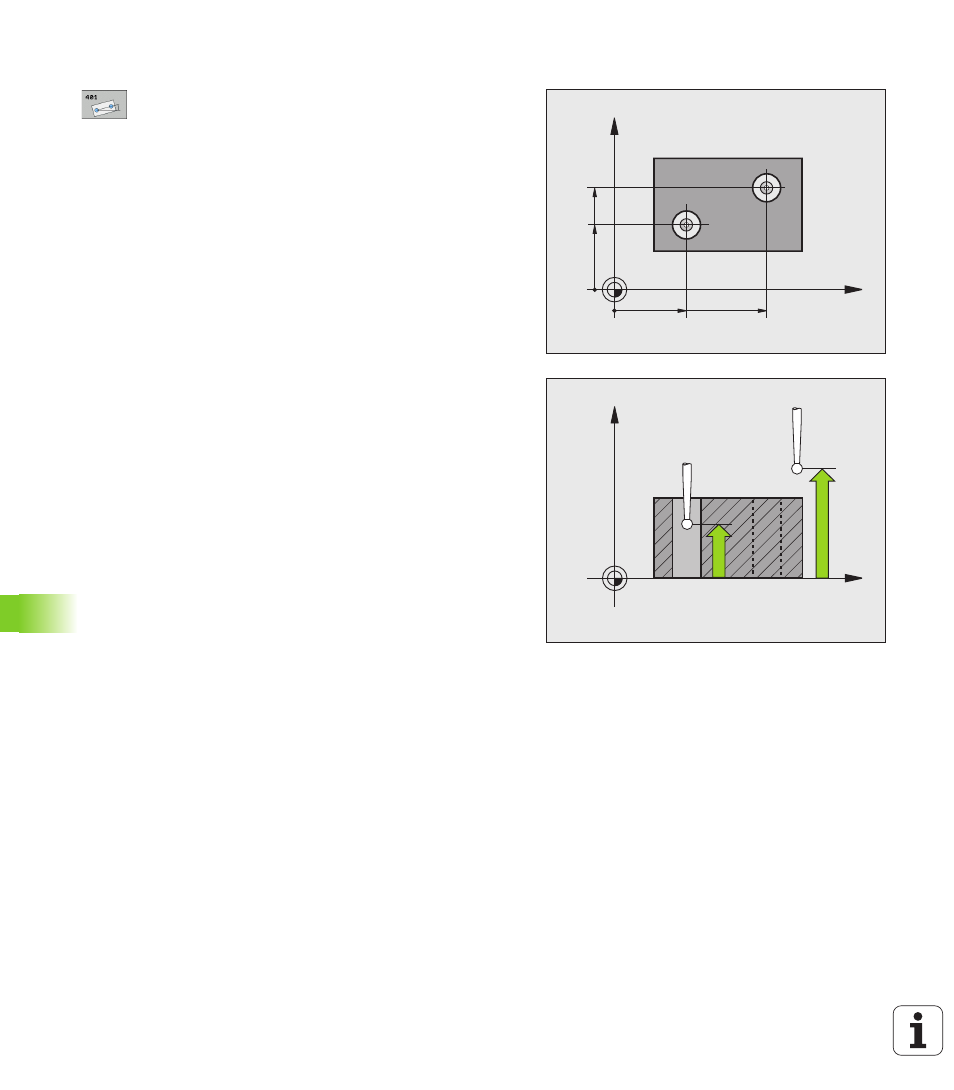

Paramètres du cycle
8
1er trou: centre sur 1er axe Q268 (en absolu): centre
du 1er trou dans l'axe principal du plan d'usinage.
Plage d'introduction -99999,9999 à 99999,9999
8
1er trou: centre sur 2ème axe Q269 (en absolu):
centre du 1er trou dans l'axe secondaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
8
2ème trou: centre sur 1er axe Q270 (en absolu):
centre du 2ème trou dans l'axe principal du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
8
2ème trou: centre sur 2ème axe Q271 (en absolu):
centre du 2ème trou dans l'axe secondaire du plan
d'usinage. Plage d'introduction -99999,9999 à
99999,9999
8
Hauteur mesure dans axe palpage Q261 (en
absolu): coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur prévu pour la mesure.
Plage d'introduction -99999,9999 à 99999,9999
8
Hauteur de sécurité Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de fixation). Plage
d'introduction -99999,9999 à 99999,9999
8
Valeur config. rotation de base Q307 (en absolu):
introduire l'angle de la droite de référence si le
désalignement à déterminer ne doit pas se référer à
l'axe principal mais à une droite quelconque. Pour la
rotation de base, la TNC calcule alors la différence
entre la valeur mesurée et l'angle de la droite de
référence. Plage d’introduction -360,000 à 360,000
X
Y
Q271
Q269
Q268
Q270
X
Z
Q261
Q260
