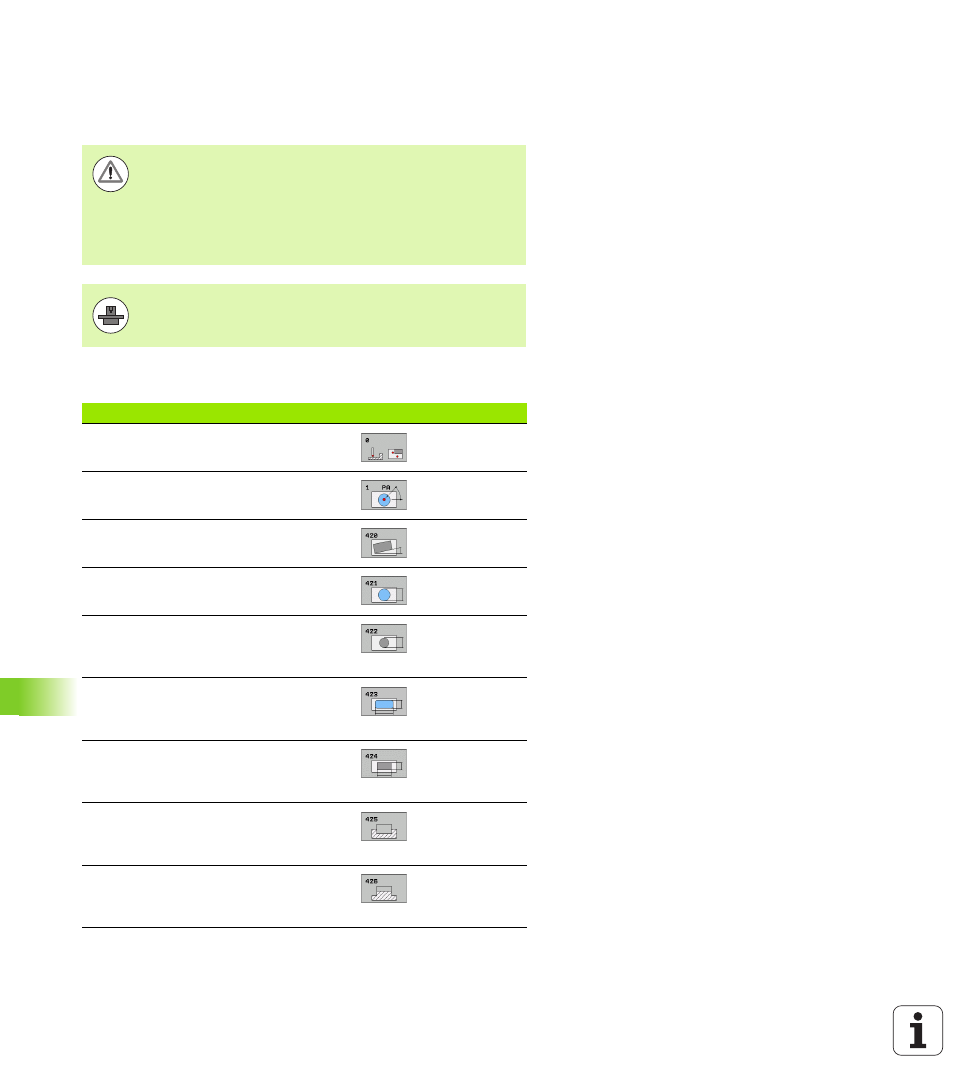

La TNC dispose de douze cycles destinés à la mesure automatique de
pièces:
Lors de l'exécution des cycles de palpage, les cycles 8
IMAGE MIROIR, cycle 11 FACTEUR ECHELLE et cycle 26
FACTEUR ECHELLE SPECIF. PAR AXE ne doivent pas
être actifs.
HEIDENHAIN ne garantit le bon fonctionnement des
cycles de palpage qu'avec les palpeurs HEIDENHAIN.
La TNC doit être préparée par le constructeur de la
machine pour l'utilisation de palpeurs 3D.
Cycle Softkey Page
0 PLAN DE REFERENCE Mesure de
coordonnée dans un axe au choix Page 370
1 PLAN DE REF POLAIRE Mesure d'un
point, sens de palpage avec angle Page 371
420 MESURE ANGLE Mesure d'un
angle dans le plan d'usinage Page 373
421 MESURE TROU Mesure de la
position et du diamètre d'un trou Page 376
422 MESURE EXT. CERCLE Mesure de
la position et du diamètre d'un tenon
circulaire Page 380
423 MESURE INT. RECTANG. Mesure
de la position, longueur et largeur d'une
poche rectangulaire Page 384
424 MESURE EXT. RECTANG. Mesure
de la position, longueur et largeur d'un
tenon rectangulaire Page 388
425 MESURE INT. RAINURE (2 ème
barre de softkeys) Mesure intérieure de
la largeur d'une rainure Page 392
426 MESURE EXT. TRAVERSE (2 ème
barre de softkeys) Mesure extérieure
d'une traverse Page 395
