16.13 MESURE PLAN (cycle 431,
DIN/ISO: G431)
Déroulement du cycle

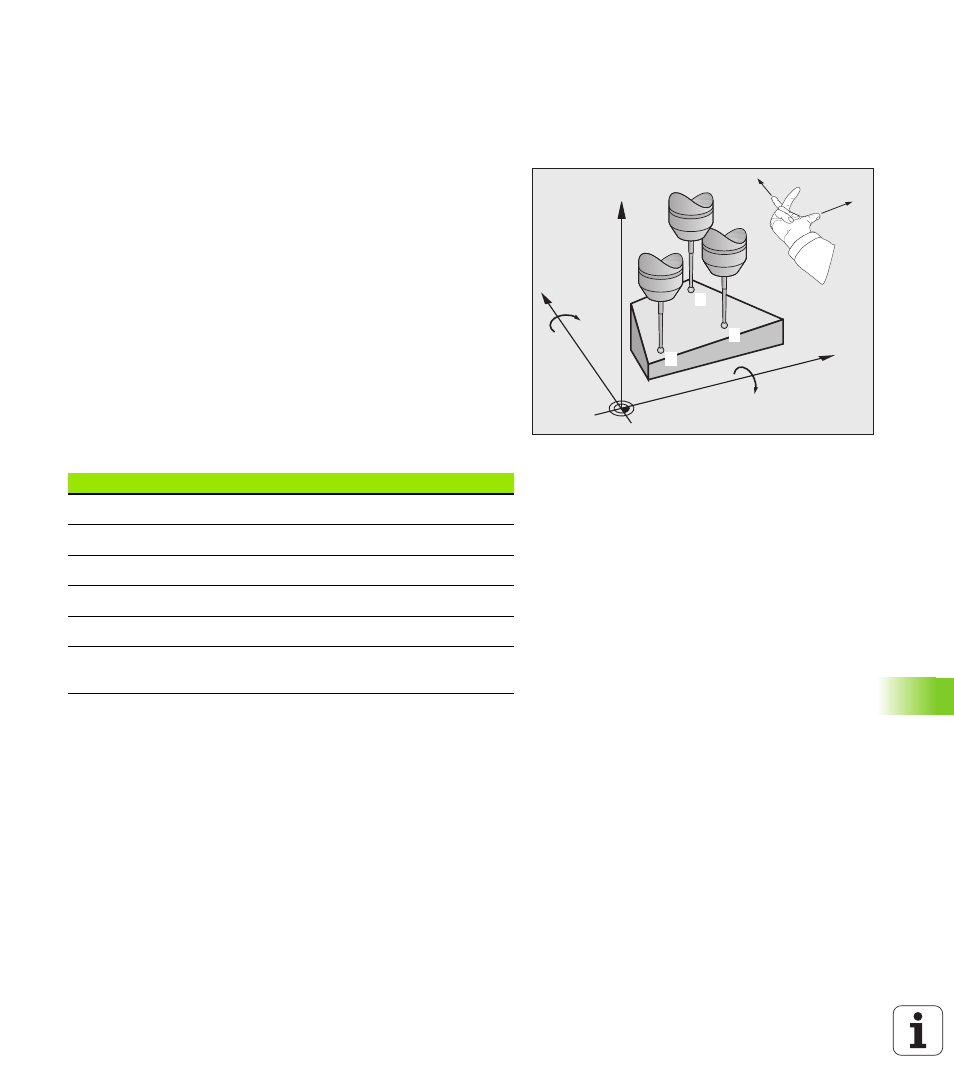

Le cycle palpeur 431 détermine l'angle d'un plan grâce à la mesure de
trois points et mémorise les valeurs dans les paramètres-système.
1 La TNC positionne le palpeur en avance rapide (valeur dans la
colonne FMAX) et avec la logique de positionnement (voir
„Exécuter les cycles palpeurs” à la page 283) au point de palpage
programmé
1 où celui-ci mesure le premier point du plan. Ce
faisant, la TNC décale le palpeur de la valeur de la distance
d'approche, dans le sens opposé au sens de palpage
2 Le palpeur est ensuite dégagé à la hauteur de sécurité, puis
positionné dans le plan d'usinage au point de palpage
2 où il
mesure la valeur effective du deuxième point du plan
3 Le palpeur est ensuite dégagé à la hauteur de sécurité, puis
positionné dans le plan d'usinage au point de palpage
3 où il
mesure la valeur effective du troisième point du plan
4 La TNC dégage ensuite le palpeur à la hauteur de sécurité et
mémorise les valeurs angulaires calculées dans les paramètres Q
suivants:
X
Z
Y
1
2
3
+X
+Y
A
B
Numéro paramètre Signification
Q158 Angle de projection de l'axe A
Q159 Angle de projection de l'axe B
Q170 Angle dans l'espace A
Q171 Angle dans l'espace B
Q172 Angle dans l'espace C
Q173 à Q175 Valeurs de mesure dans l'axe du palpeur
(première à troisième mesure)
