HEIDENHAIN TNC 320

51

2.2 Définition de motifs a

v

e

c P

A

T

TERN DEF

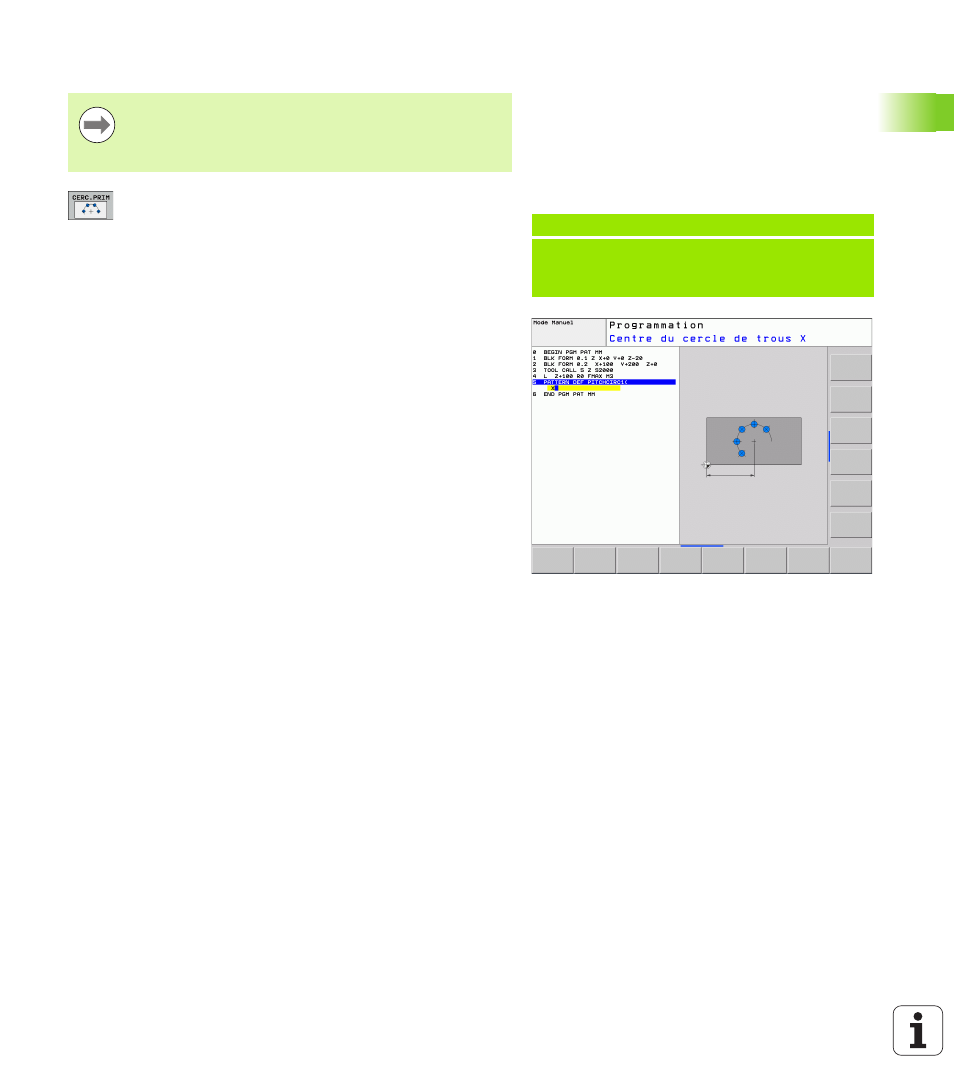

Définir un arc de cercle

8

Centre du cercle de trous X

(en absolu): coordonnée

du centre du cercle en X

8

Centre du cercle de trous Y

(en absolu): coordonnée

du centre du cercle en Y

8

Diamètre du cercle de trous

: diamètre du cercle de

trous

8

Angle initial

: angle polaire de la première position

d'usinage. Axe de référence: axe principal du plan
d'usinage courant (p. ex. X avec l'axe d'outil Z). Valeur
positive ou négative possible

8

Incrément angulaire/angle final

: angle polaire

incrémental entre deux positions d'usinage. Valeur
positive ou négative possible En alternative, on peut
introduire l'angle final (commutation par softkey)

8

Nombre d'usinages

: nombre total de positions

d'usinage sur le cercle

8

Coordonnée surface pièce

(en absolu): introduire la

coordonnée Z à laquelle doit débuter l'usinage

Si vous définissez une surface de pièce en Z différente
de 0, cette valeur agit en plus de la valeur du paramètre
Coord. surface pièce Q203 qui est défini dans le cycle
d'usinage.

Exemple : Séquences CN

10 L Z+100 R0 FMAX

11 PATTERN DEF
PITCHCIRC1 (X+25 Y+33 D80 START+45 STEP30
NUM8 Z+0)
