HEIDENHAIN TNC 320 41
2.1 T
ra
v
ailler a
v
ec les cy
cles d'usinag
e

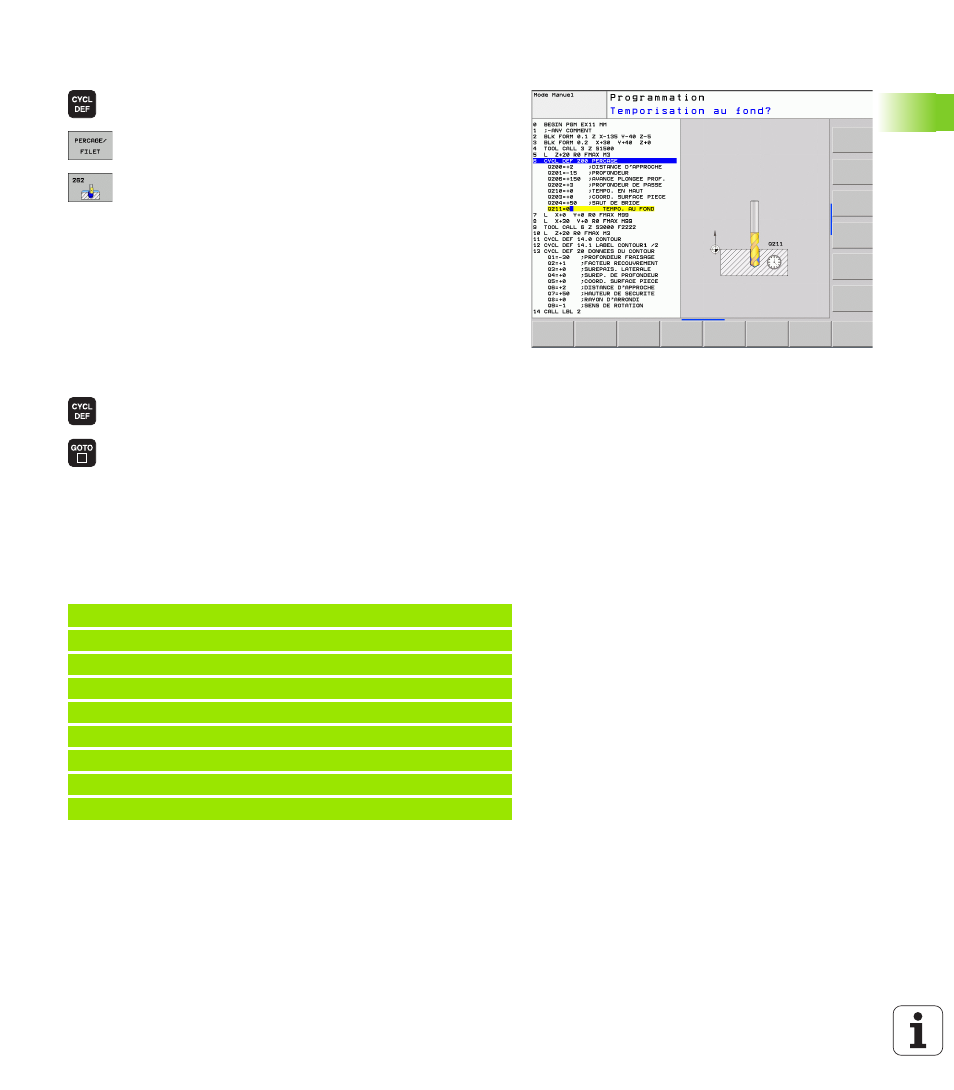

Définir le cycle avec les softkeys
8 La barre de softkeys affiche les différents groupes de
cycles
8 Sélectionner le groupe de cycles, p. ex., cycles de
perçage
8 Sélectionner le cycle, p. ex. FRAISAGE DE FILETS. La
TNC ouvre un dialogue et réclame toutes les données
requises ; en même temps, la TNC affiche dans la
moitié droite de l'écran un graphique dans lequel le
paramètre à introduire est en surbrillance
8 Introduisez tous les paramètres réclamés par la TNC
et validez chaque introduction avec la touche ENT.
8 La TNC ferme le dialogue lorsque vous avez introduit
toutes les données requises
Définir le cycle avec la fonction GOTO
8 La barre de softkeys affiche les différents groupes de
cycles
8 Dans une fenêtre auxiliaire, la TNC affiche un aperçu
des cycles
8 Avec les touches fléchées, sélectionnez le cycle
souhaité ou
8 Introduisez le numéro du cycle et validez dans tous les
cas avec la touche ENT. La TNC ouvre alors le
dialogue du cycle tel que décrit précédemment
Exemple de séquences CN
7 CYCL DEF 200 PERCAGE
Q200=2 ;DISTANCE D'APPROCHE
Q201=3 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q211=0.25 ;TEMPO. AU FOND
