Cycles d'usinage: perçage
3.5 ALESA
G
E A L'OUTIL (cy
c
le
202, DIN/ISO: G202)
8
Sens dégagement (0/1/2/3/4) Q214: définir le sens
de dégagement de l'outil au fond du trou (après
l'orientation de la broche)
8
Angle pour orientation broche Q336 (en absolu):
angle auquel la TNC positionne l'outil avant le
dégagement. Plage d'introduction -360,000 à
360,000
Exemple :
10 L Z+100 R0 FMAX
11 CYCL DEF 202 ALES. A L'OUTIL
Q200=2
;DISTANCE D'APPROCHE
Q201=-15
;PROFONDEUR
Q206=100
;AVANCE PLONGÉE PROF.
Q211=0.5
;TEMPO. AU FOND
Q208=250
;AVANCE RETRAIT
Q203=+20
;COORD. SURFACE PIÈCE
Q204=100
;SAUT DE BRIDE
Q214=1
;SENS DÉGAGEMENT
Q336=0
;ANGLE BROCHE
12 L X+30 Y+20 FMAX M3
13 CYCL CALL
14 L X+80 Y+50 FMAX M99

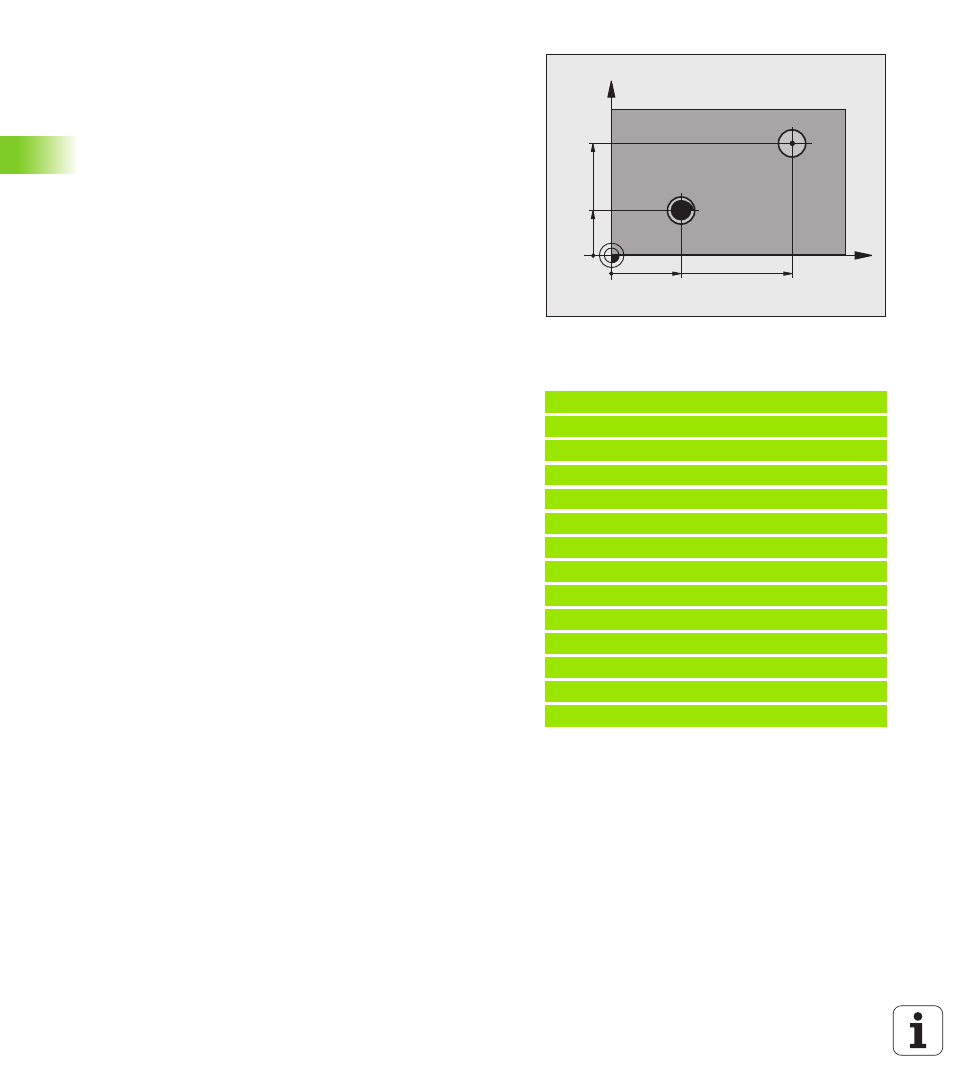

30
X
Y
20
80
50
0
Ne pas dégager l’outil
1
Dégager l’outil dans le sens négatif de l’axe
principal
2
Dégager l’outil dans le sens négatif de l’axe
secondaire
3
Dégager l’outil dans le sens positif de l’axe
principal
4
Dégager l’outil dans le sens positif de l’axe
secondaire
