HEIDENHAIN TNC 320 (340 55x-05) Cycle programming - Manuel (Page 318)

318 Cycles palpeurs: initialisation automatique des points d'origine
15.3 PT DE REF CENT
. OBL
O
NG (cy
c
le 409, DIN/ISO: G409)

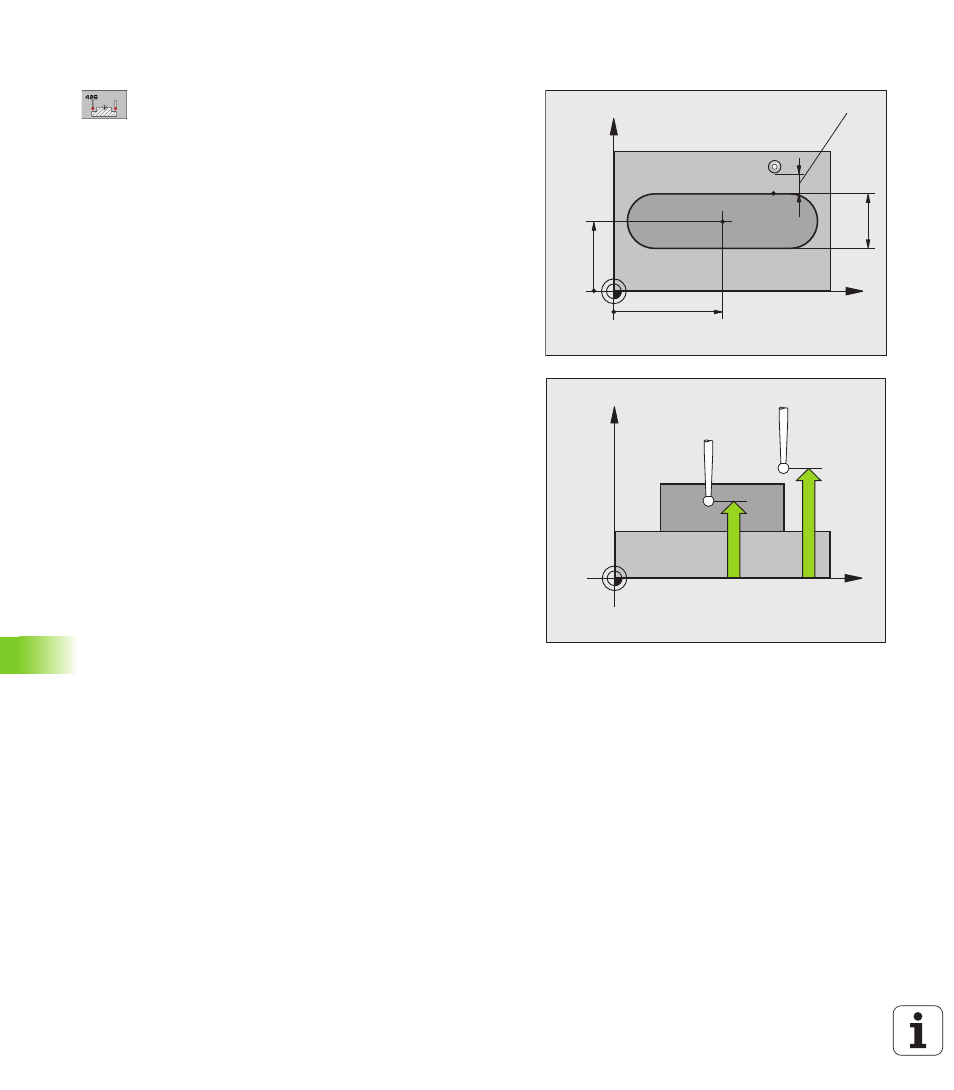

Paramètres du cycle
8 Centre 1er axe Q321 (en absolu): centre de l'oblong
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
8 Centre 2ème axe Q322 (en absolu): centre de
l'oblong dans l'axe secondaire du plan d'usinage.
Plage d'introduction -99999,9999 à 99999,9999
8 Largeur oblong Q311 (en incrémental): largeur de
l'oblong indépendamment de la position dans le plan
d'usinage. Plage d'introduction 0 à 99999,9999
8 Axe de mesure (1=1er axe/2=2ème axe) Q272: axe
dans lequel la mesure doit être effectuée:
1: axe principal = axe de mesure
2: axe secondaire = axe de mesure
8 Hauteur mesure dans axe palpage Q261 (en
absolu): coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur prévu pour la mesure.
Plage d'introduction -99999,9999 à 99999,9999
8 Distance d'approche Q320 (en incrémental):
distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 est additionné à SET_UP
(tableau palpeurs). Plage d'introduction 0 à
99999,9999
8 Hauteur de sécurité Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de fixation). Plage
d'introduction -99999,9999 à 99999,9999
8 Numéro dans tableau Q305: indiquer le numéro
dans le tableau de points zéro/tableau Preset sous
lequel la TNC doit mémoriser les coordonnées du
centre de l'oblong. Si vous introduisez Q305=0, la
TNC initialise automatiquement l'affichage, le
nouveau point d'origine étant au centre de la rainure.
Plage d'introduction 0 à 2999
8 Nouveau pt de réf. Q405 (en absolu): coordonnée
dans l'axe de mesure à laquelle la TNC doit initialiser
le centre de l'oblong. Valeur par défaut = 0. Plage
d'introduction -99999,9999 à 99999,9999
X
Y
Q322
Q321
Q31
1
SET_UP(TCHPROBE.TP)
+
Q320
X
Z
Q261
Q260
