HEIDENHAIN TNC 320 215
9.1 Cy
cles SL a
v
ec f
o
rm
ule complex
e
de cont
our

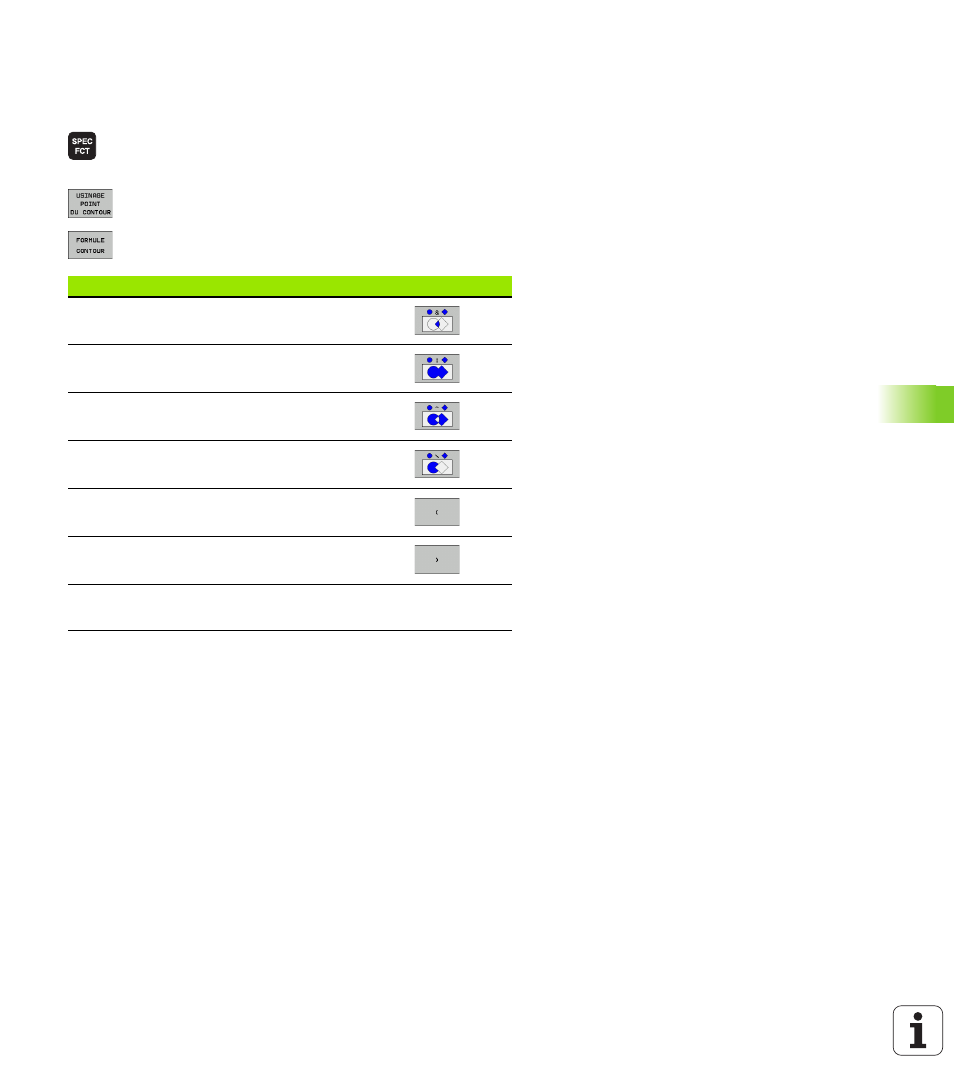

Introduire une formule complexe de contour
A l'aide des softkeys, vous pouvez lier entre eux différents contours
avec une formule mathématique:
8 Afficher la barre de softkeys avec les fonctions
spéciales
8 Sélectionner le menu des fonctions d'usinage de
contours et de points
8 Appuyer sur la softkey FORMULE CONTOUR: La TNC
affiche les softkeys suivantes:
Fonction de liaison Softkey
Intersection avec
ex. QC10 = QC1 & QC5
Réuni avec
ex. QC25 = QC7 | QC18
Réuni avec, mais sans intersection
ex. QC12 = QC5 ^ QC25
sans
ex. QC25 = QC1 | QC2
Ouvrir la parenthèse
p. ex. QC12 = QC1 * (QC2 + QC3)
Fermer la parenthèse
p. ex. QC12 = QC1 * (QC2 + QC3)
Définir un contour donné
p. ex. QC12 = QC1
