5.7 TENON CIR
C
ULAIRE (cy
c
le
257
, DIN/ISO: G257)
8 Profondeur Q201 (en incrémental): Distance entre la
surface de la pièce et la base du tenon. Plage
d'introduction -99999,9999 à 99999,9999
8 Profondeur de passe Q202 (en incrémental):
distance parcourue par l'outil en une passe: introduire
une valeur supérieure à 0. Plage d'introduction 0 à
99999,9999
8 Avance plongée en profondeur Q206: Vitesse de
déplacement de l'outil lors de son déplacement à la
profondeur, en mm/min. Plage d'introduction 0 à
99999,999, en alternative FMAX, FAUTO, FU, FZ
8 Distance d'approche Q200 (en incrémental):
distance entre la surface frontale de l'outil et la
surface de la pièce. Plage d'introduction 0 à
99999,9999
8 Coordonnée surface pièce Q203 (en absolu):
Coordonnée absolue de la surface de la pièce. Plage
d'introduction -99999,9999 à 99999,9999
8 Saut de bride Q204 (en incrémental): coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (dispositif de fixation) Plage
d'introduction 0 à 99999,9999
8 Facteur de recouvrement Q370: Q370 x rayon d'outil
donne la passe latérale k. Plage d'introduction 0,1 à
1,9999
Exemple : Séquences CN
8 CYCL DEF 257 TENON CIRCULAIRE
Q223=60 ;DIAM. PIÈCE FINIE
Q222=60 ;DIAM. PIÈCE BRUTE
Q368=0.2 ;SUREPAIS. LATERALE
Q207=500 ;AVANCE FRAISAGE
Q351=+1 ;MODE FRAISAGE
Q201=-20 ;PROFONDEUR
Q202=5 ;PROFONDEUR DE PASSE
Q206=150 ;AVANCE PLONGEE PROF.
Q200=2 ;DISTANCE D'APPROCHE
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q370=1 ;FACTEUR RECOUVREMENT
9 L X+50 Y+50 R0 FMAX M3 M99
X
Z

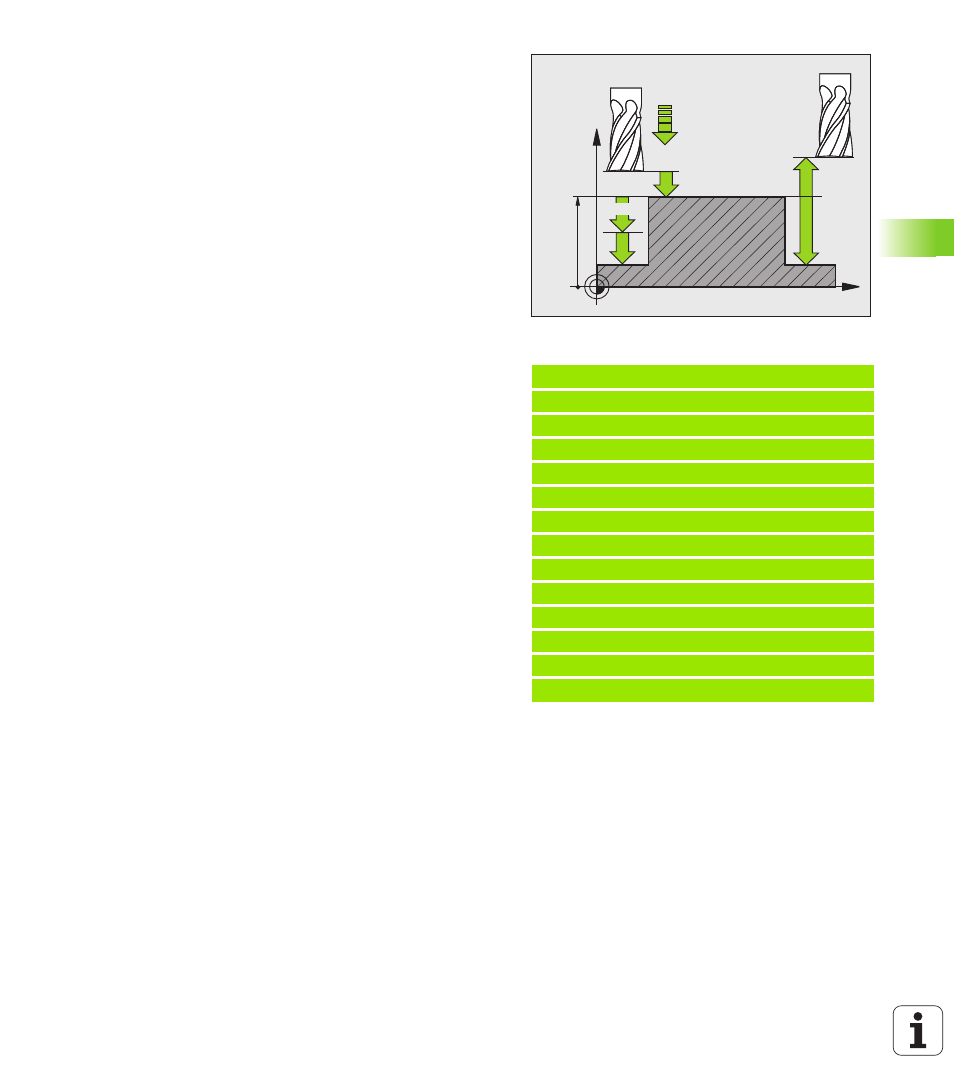

Q200
Q201
Q206
Q203
Q204
Q202
