242 Cycles: conversions de coordonnées
1
1
.1 Pr
incipes de base
11.1 Principes de base
Aperçu
Grâce aux conversions de coordonnées, la TNC peut usiner un contour
déjà programmé à plusieurs endroits sur la pièce en modifiant sa
position et ses dimensions. La TNC dispose des cycles de conversion
de coordonnées suivants:
Effet des conversions de coordonnées
Début de l'effet: une conversion de coordonnées est active dès
qu'elle est définie – et n'a donc pas besoin d'être appelée. Elle reste
active jusqu'à ce qu'elle soit annulée ou redéfinie.
Annulation d'une conversion de coordonnées:
„ Redéfinir le cycle avec les valeurs par défaut, p. ex. facteur échelle
1.0
„ Exécuter les fonctions auxiliaires M2, M30 ou la séquence END
PGM (dépend du paramètre-machine clearMode)
„ Sélectionner un nouveau programme

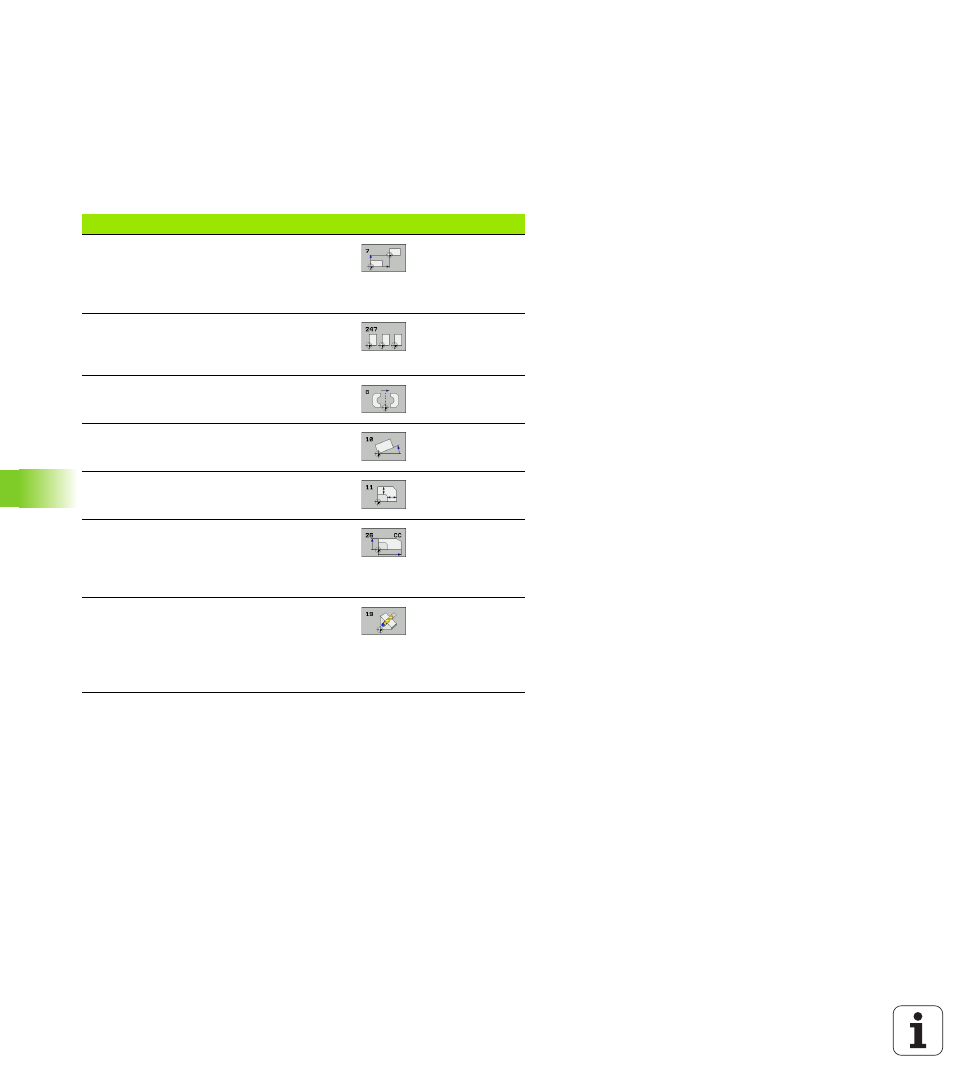

Cycle Softkey Page
7 POINT ZERO
Décalage des contours directement
dans le programme ou à partir de
tableaux de points zéro Page 243
247 INIT. PT D'ORIGINE
Initialiser le point d'origine pendant
l'exécution du programme Page 249
8 IMAGE MIROIR
Image miroir Page 250
10 ROTATION
Rotation contours dans le plan d'usinage Page 252
11 FACTEUR ECHELLE
Réduction/agrandissement des contours Page 254
26 FACT. ECHELLE SPECIF. DE L'AXE
Réduction/agrandissement des contours
avec fact. échelle spécif. pour chaque
axe Page 256
19 PLAN D'USINAGE
Exécution d'opérations d'usinage avec
inclinaison du système de coordonnées
pour machines équipées de têtes
pivotantes et/ou de plateaux circulaires Page 258
