HEIDENHAIN TNC 320 325
15.5 PT DE REF EXTERIEUR RECT
AN
GLE (cy
c
le 41
1, DIN/ISO: G41
1
)
Attention lors de la programmation!

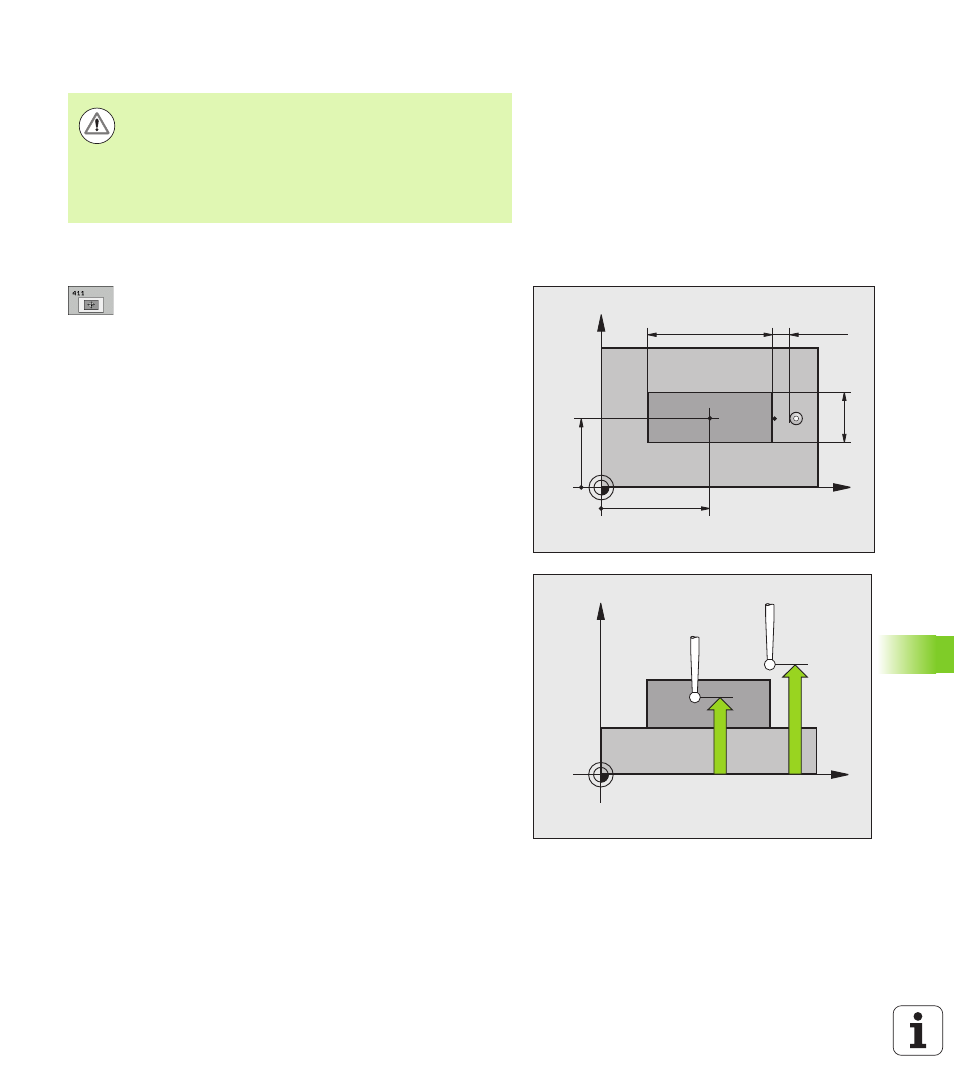

Paramètres du cycle
8 Centre 1er axe Q321 (en absolu): centre du tenon
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
8 Centre 2ème axe Q322 (en absolu): centre du tenon
dans l'axe secondaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
8 Longueur 1er côté Q323 (en incrémental): longueur
du tenon parallèle à l'axe principal du plan d'usinage.
Plage d'introduction 0 à 99999,9999
8 Longueur 2ème côté Q324 (en incrémental):
longueur du tenon parallèle à l'axe secondaire du plan
d'usinage. Plage d'introduction 0 à 99999,9999
8 Hauteur mesure dans axe palpage Q261 (en
absolu): coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur prévu pour la mesure.
Plage d'introduction -99999,9999 à 99999,9999
8 Distance d'approche Q320 (en incrémental):
distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 est additionné à SET_UP
(tableau palpeurs). Plage d'introduction 0 à
99999,9999
8 Hauteur de sécurité Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de fixation). Plage
d'introduction -99999,9999 à 99999,9999
Attention, risque de collision!
Pour éviter toute collision entre le palpeur et la pièce,
introduisez le 1er et le 2ème côté du tenon de manière à
ce qu'ils soient plutôt plus grands.
Avant de définir le cycle, vous devez programmer un appel
d'outil pour définir l'axe du palpeur.
X
Y
Q322
Q321
Q324
Q323
SET_UP(TCHPROBE.TP)
+
Q320
X
Z
Q261
Q260
