8.4 CORPS D'UN CYLINDRE
Fraisage d'un ilot oblong
(cycle 29, DIN/ISO: G129,
option de logiciel 1)
Déroulement du cycle

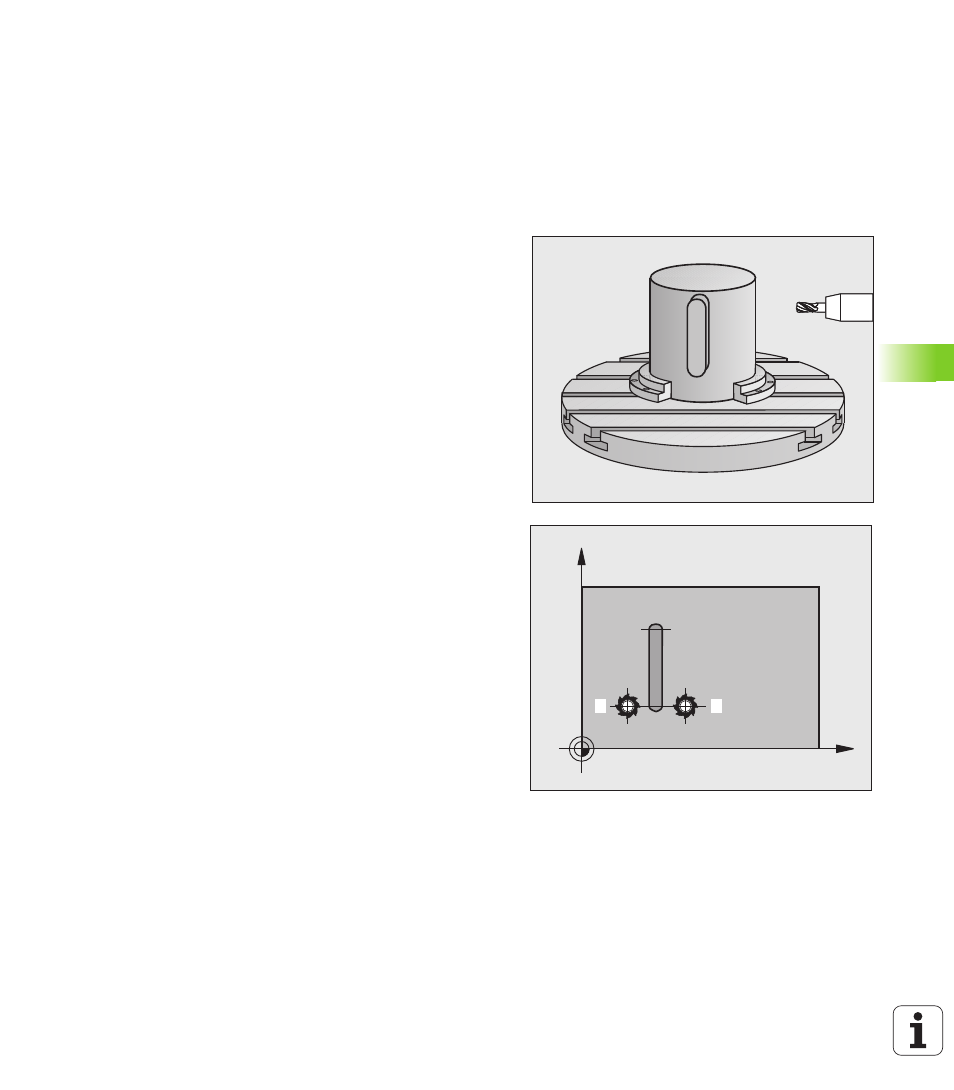

Ce cycle vous permet d'appliquer le développé d'un ilot oblong sur le
corps d'un cylindre. La TNC met en place l'outil avec ce cycle de
manière à ce que, avec correction de rayon active, les parois soient
toujours parallèles entre elles. Programmez la trajectoire centrale de
l'ilot oblong en indiquant la correction du rayon d'outil. Avec la
correction de rayon, vous définissez si la TNC doit réaliser l'ilot oblong
en avalant ou en opposition.
Aux extrémités de l'ilot oblong, la TNC ajoute toujours un demi-cercle
dont le rayon correspond à la moitié de la largeur de l'ilot oblong.
1 La TNC positionne l'outil au-dessus du point initial de l'usinage. La
TNC calcule le point initial à partir de la largeur de l'oblong convexe
et du diamètre de l'outil. Il est situé près du premier point défini
dans le sous-programme de contour et se trouve décalé de la
moitié de la largeur de l'ilot oblong et du diamètre de l'outil. La
correction de rayon détermine si le déplacement doit démarrer
vers la gauche (
1 , RL=en avalant) ou vers la droite de l'ilot oblong
( 2 , RR=en opposition)
2 Après avoir positionné l'outil à la première profondeur de passe, la
TNC le déplace en avance de fraisage Q12 sur un arc de cercle
tangentiel à la paroi de l'ilot oblong. Si nécessaire, elle tient compte
de la surépaisseur latérale
3 A la première profondeur de passe, l'outil fraise avec l'avance de
fraisage Q12 le long de l'ilot oblong et jusqu’à ce que la forme
convexe soit entièrement usinée
4 L'outil se dégage ensuite de l'ilot oblong de manière tangentielle,
et retourne au point initial de l'usinage
5 Les phases 2 à 4 sont répétées jusqu'à ce que le profondeur de
fraisage programmée Q1 soit atteinte
6 L'outil retourne ensuite à la hauteur de sécurité dans l'axe d'outil
ou bien à la dernière position programmée avant le cycle
C
Z
1 2
