Cycles palpeurs: initialisation automatique des points d'origine

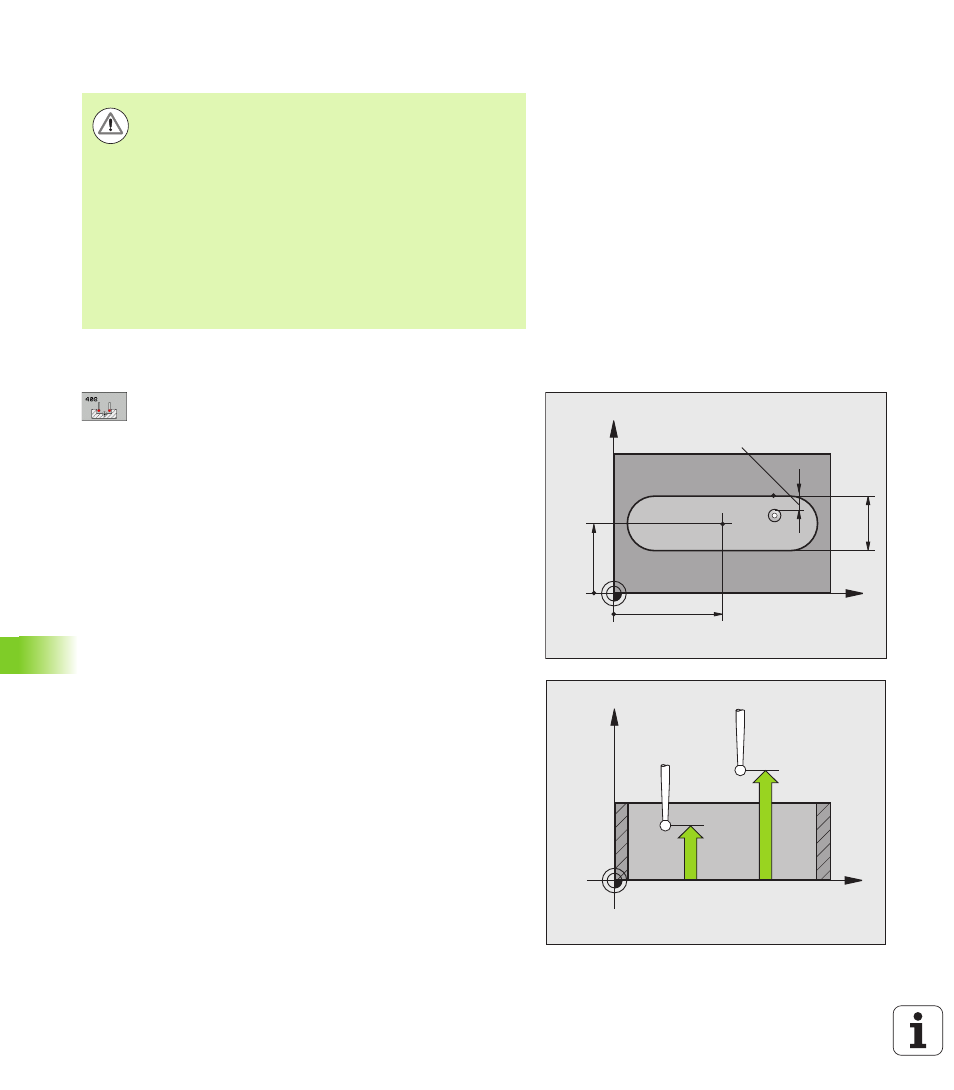

15.2 PT DE REF CENTRE RAINURE
(cy
c
le 408, DIN/ISO: G408)
Attention lors de la programmation!
Paramètres du cycle
8
Centre 1er axe Q321 (en absolu): centre de la rainure
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
8
Centre 2ème axe Q322 (en absolu): centre de la
rainure dans l'axe secondaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
8
Largeur de la rainure Q311 (en incrémental): largeur
de la rainure indépendamment de la position dans le
plan d'usinage. Plage d'introduction 0 à 99999,9999
8
Axe de mesure (1=1er axe/2=2ème axe) Q272: axe
dans lequel la mesure doit être effectuée:
1: axe principal = axe de mesure
2: axe secondaire = axe de mesure
8
Hauteur mesure dans axe palpage Q261 (en
absolu): coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur prévu pour la mesure.
Plage d'introduction -99999,9999 à 99999,9999
8
Distance d'approche Q320 (en incrémental):
distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 est additionné à SET_UP
(tableau palpeurs). Plage d'introduction 0 à
99999,9999
8
Hauteur de sécurité Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de fixation). Plage
d'introduction -99999,9999 à 99999,9999
Attention, risque de collision!
Pour éviter toute collision entre le palpeur et la pièce,
introduisez la largeur de la rainure de manière à ce qu'elle
soit plutôt plus petite.
Si la largeur de la rainure et la distance d'approche ne
permettent pas d'effectuer un prépositionnement à
proximité des points de palpage, la TNC palpe toujours en
partant du centre de la rainure. Dans ce cas, le palpeur ne
se déplace pas à la hauteur de sécurité entre les deux
points de mesure.
Avant de définir le cycle, vous devez programmer un appel
d'outil pour définir l'axe du palpeur.
X
Y
Q322
Q321
Q31
1
SET_UP(TCHPROBE.TP)
+
Q320
X
Z
Q261
Q260
