HEIDENHAIN TNC 320 227
1
0
.2 USINA
GE LIGNE A LIGNE (cy
c
le
230, DIN/ISO: G230)

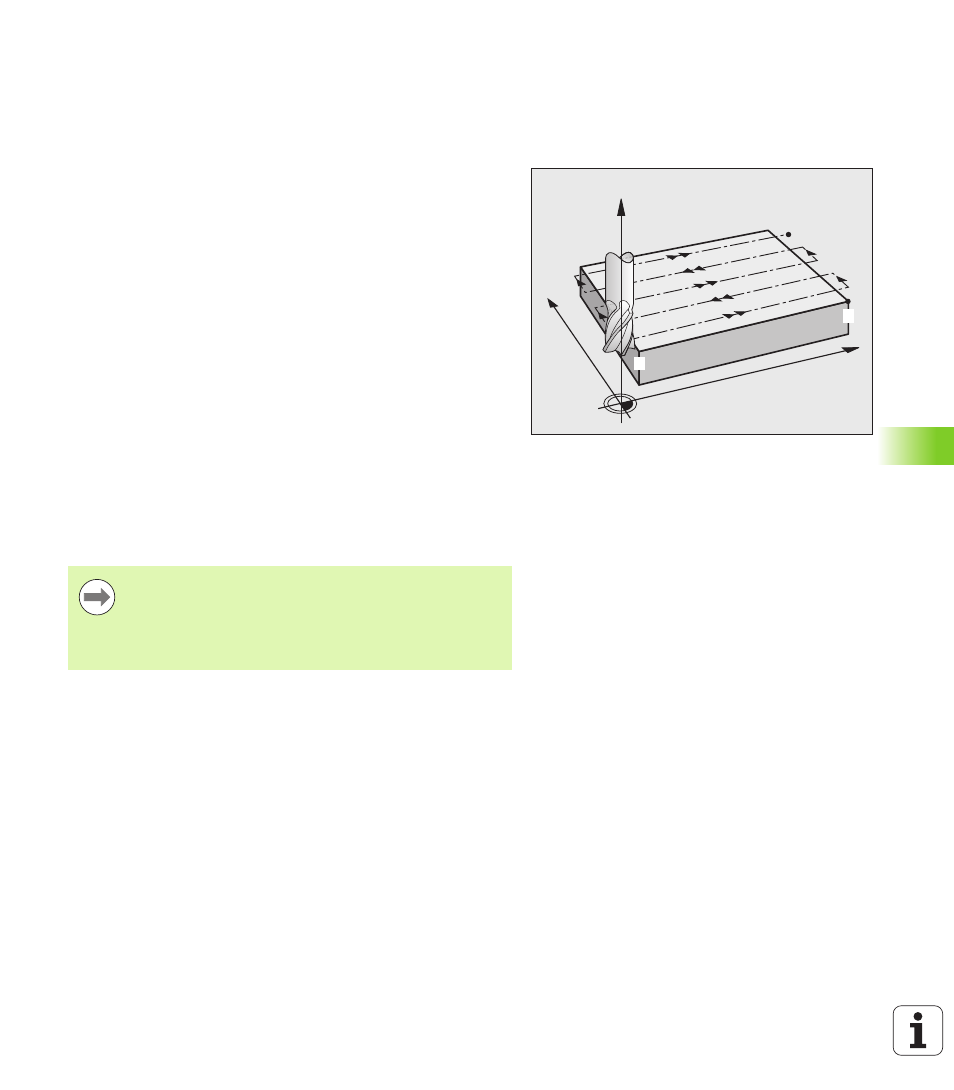

10.2 USINAGE LIGNE A LIGNE
(cycle 230, DIN/ISO: G230)
Déroulement du cycle
1 En partant de la position courante dans le plan d’usinage, la TNC
positionne l'outil en avance rapide FMAX au point initial
1 ; la TNC
décale l'outil de la valeur du rayon d'outil vers la gauche et vers le
haut
2 L'outil se déplace ensuite avec FMAX dans l'axe de broche à la
distance d'approche, puis, suivant l'avance de plongée en
profondeur, jusqu'à la position initiale programmée dans l'axe de
broche
3 L'outil se déplace ensuite avec l'avance de fraisage programmée
au point final
2 ; la TNC calcule le point final en fonction du point de
départ, de la longueur programmée et du rayon d'outil
4 La TNC décale l'outil avec l'avance de fraisage transversale au
point de départ de la ligne suivante ; la TNC calcule le décalage en
fonction de la largeur programmée et du nombre de coupes
5 L'outil se déplace ensuite dans le sens négatif du 1er axe
6 Les opérations sont répétées jusqu'à ce que toute la surface
programmée soit usinée
7 Pour terminer, la TNC dégage l'outil avec FMAX à la distance
d'approche
Attention lors de la programmation!
X
Y
Z
1
2
En partant de la position courante, la TNC positionne
d’abord l’outil dans le plan d’usinage, puis dans l’axe de
broche au point de départ.
Prépositionner l'outil de manière à éviter toute collision
avec la pièce ou les matériels de fixation.
