146 Cycles d'usinage: fraisage de poches/ tenons / rainures
5.6 TENON RECT
ANGULAIRE (cy
c
le 256, DIN/ISO: G256)
5.6 TENON RECTANGULAIRE
(cycle 256, DIN/ISO: G256)
Déroulement du cycle
Le cycle Tenon rectangulaire 256 vous permet d'usiner un tenon
rectangulaire. Si une cote de la pièce brute est supérieure à la passe
latérale max., la TNC exécute alors plusieurs passes latérales jusqu'à
ce que la cote finale soit atteinte.

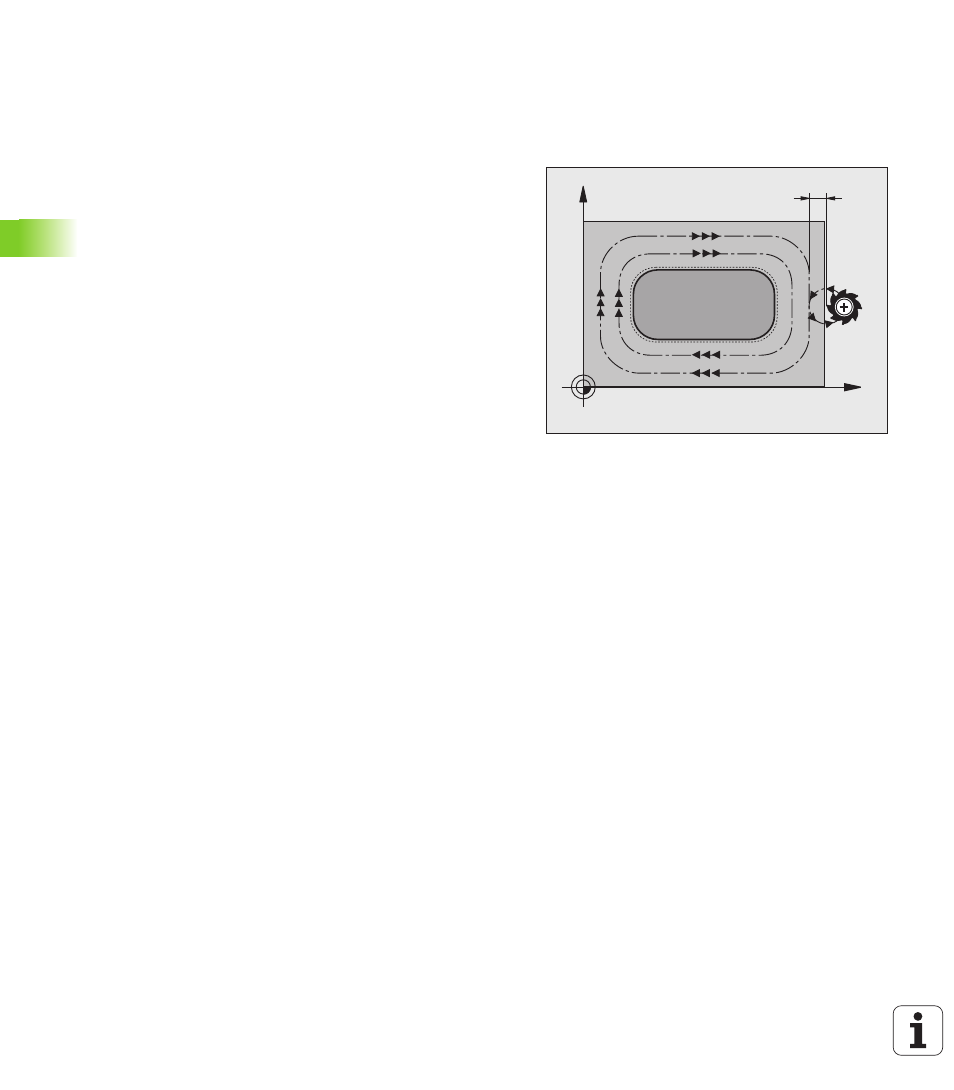

1 L'outil part de la position initiale du cycle (centre du tenon) et se
déplace dans le sens positif de X jusqu'à la position initiale
d'usinage du tenon. La position initiale est située à 2 mm à droite
de la pièce brute du tenon
2 Si l'outil se trouve au saut de bride, la TNC le déplace en rapide
FMAX à la distance d'approche et ensuite, à la première
profondeur de passe suivant l'avance de plongée en profondeur
3 Ensuite, l'outil se déplace sur un demi-cercle, tangentiellement au
contour du tenon et fraise une boucle.
4 Si la cote finale n'est pas atteinte avec une seule boucle, la TNC
positionne l'outil latéralement à la profondeur de passe actuelle et
fraise ensuite une autre boucle. Pour cela, la TNC tient compte de
la cote de la pièce brute, de celle de la pièce finie ainsi que de la
passe latérale autorisée. Ce processus est répété jusqu'à ce que
la cote finale programmée soit atteinte
5 Puis l'outil quitte le contour en suivant un demi-cercle tangentiel et
retourne au point initial de l'usinage du tenon
6 La TNC déplace ensuite l'outil à la profondeur de passe suivante et
usine le tenon à cette profondeur
7 Ce processus est répété jusqu'à ce que la profondeur programmée
soit atteinte
X
Y
2mm
