13.2 Avant de travailler avec les
cycles palpeurs!
Pour couvrir le plus grand nombre possible de types d'opérations de
mesure, vous pouvez configurer par paramètres-machine le
comportement de base de tous les cycles palpeurs:

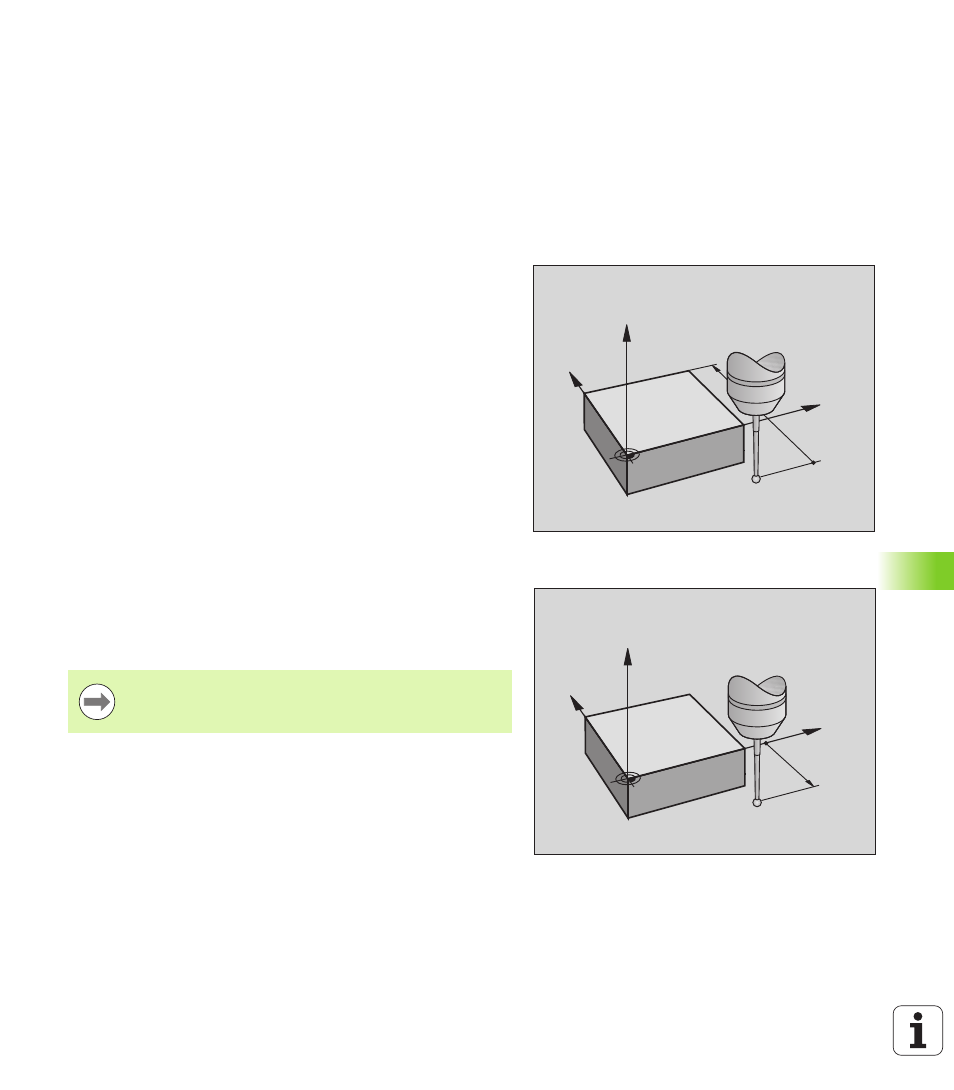

Course max. jusqu’au point de palpage: DIST
dans le tableau palpeurs
Si la tige de palpage n'est pas déviée dans la course définie sous DIST,
la TNC délivre un message d'erreur.
Distance d'approche jusqu’au point de palpage:
SET_UP dans le tableau palpeurs
Dans SET_UP, vous définissez la distance de prépositionnement du
palpeur par rapport au point de palpage défini – ou calculée par le
cycle. Plus la valeur que vous introduisez est petite et plus vous devez
définir avec précision les positions de palpage. Dans de nombreux
cycles de palpage, vous pouvez définir une autre distance d'approche
qui agit en plus de SET_UP.
Orienter le palpeur infrarouge dans le sens de
palpage programmé: TRACK dans le tableau
palpeurs
Pour optimiser la précision de la mesure, la configuration TRACK = ON
vous permet, avant chaque opération de palpage, d'orienter un
palpeur infrarouge dans le sens programmé pour le palpage. De cette
manière, la tige de palpage est toujours déviée dans la même
direction.
Y
X
Z
DIST
Y
X
Z
SET_UP
Si vous modifiez TRACK = ON, vous devez alors réétalonner
le palpeur.
