6.3 MO
TIFS DE POINTS SUR GRI
LLE (cy
c
le G221, DIN/ISO:
G221)

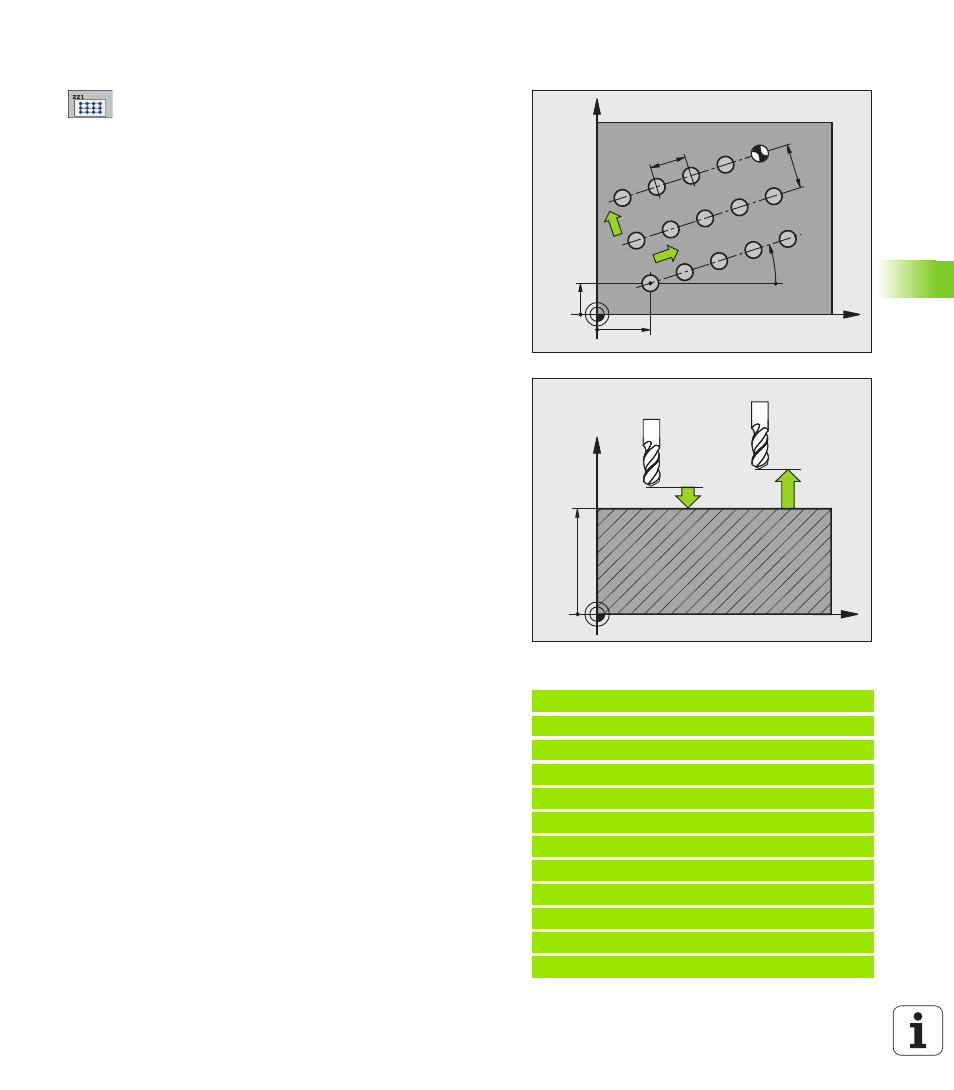

Paramètres du cycle
8
Point initial 1er axe Q225 (en absolu): Coordonnée
du point initial dans l'axe principal du plan d'usinage
8
Point initial 2ème axe Q226 (en absolu): Coordonnée
du point initial dans l'axe secondaire du plan
d'usinage
8
Distance 1er axe Q237 (en incrémental): Distance
entre les différents points sur la ligne
8
Distance 2ème axe Q238 (en incrémental): Distance
entre les lignes
8
Nombre d'intervalles Q242: Nombre d'opérations
d'usinage sur la ligne
8
Nombre de lignes Q243: Nombre de lignes
8
Position angulaire Q224 (en absolu): Angle de
rotation de l'ensemble du schéma de perçages; le
centre de rotation est situé sur le point initial
8
Distance d'approche Q200 (en incrémental):
distance entre la pointe de l'outil et la surface de la
pièce
8
Coord. surface pièce Q203 (en absolu): coordonnée
de la surface de la pièce
8
Saut de bride Q204 (en incrémental): coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (dispositif de fixation)
8
Déplacement haut. sécu. Q301: Définir comment
l'outil doit se déplacer entre les usinages:
0: Entre les opérations d'usinage, se déplacer à la
distance d'approche
1: Entre les opérations d'usinage, se déplacer au saut
de bride
Exemple : Séquences CN
54 CYCL DEF 221 GRILLE DE TROUS
Q225=+15
;PT INITIAL 1ER AXE
Q226=+15
;PT INITIAL 2ÈME AXE
Q237=+10
;DISTANCE 1ER AXE
Q238=+8
;DISTANCE 2ÈME AXE
Q242=6
;NOMBRE DE COLONNES
Q243=4
;NOMBRE DE LIGNES
Q224=+15
;POSITION ANGULAIRE
Q200=2
;DISTANCE D'APPROCHE
Q203=+30
;COORD. SURFACE PIÈCE
Q204=50
;SAUT DE BRIDE
Q301=1
;DÉPLAC. HAUT. SÉCU.
X
Y
Q226
Q225
Q224
Q238
Q237
N = Q242
N = Q243
X
Z
Q200
Q203
Q204
