3.5 ALESA
G
E A L'OUTIL (cy
c
le
202, DIN/ISO: G202)

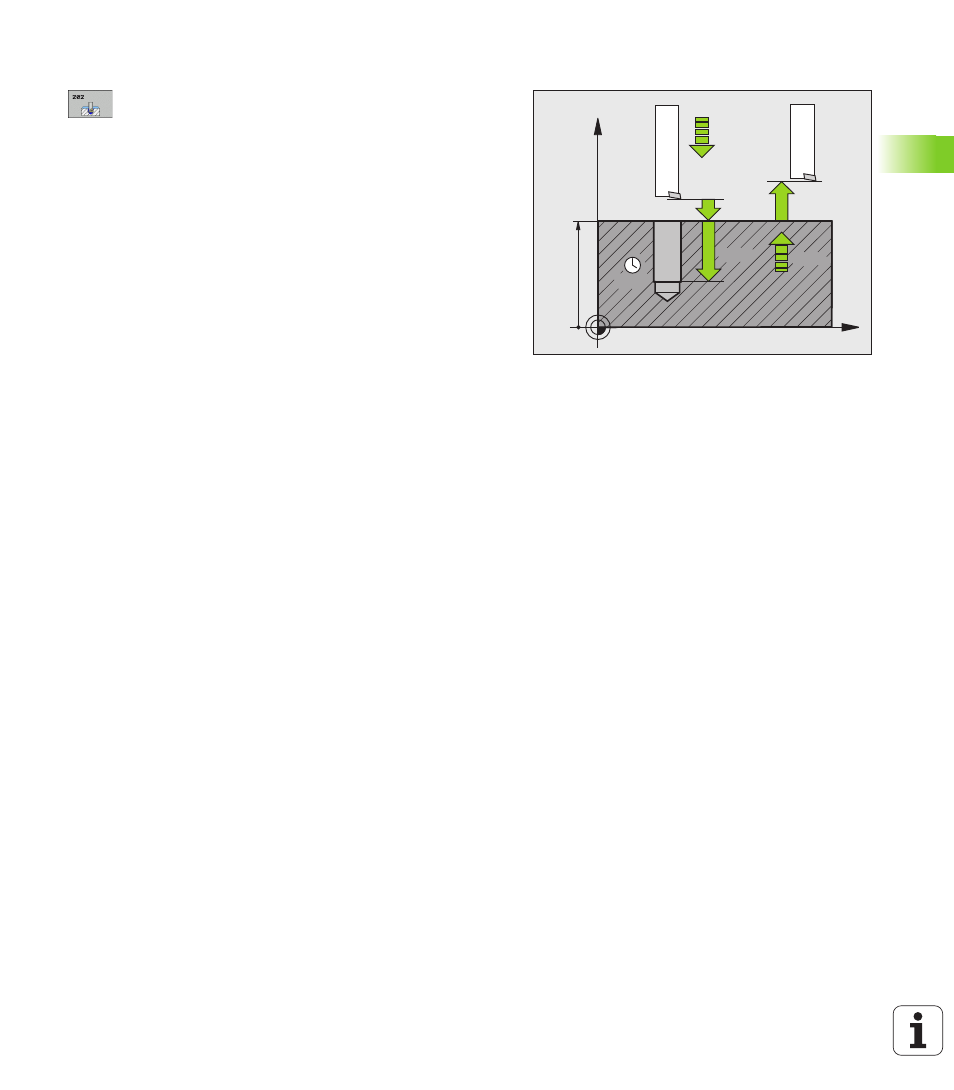

Paramètres du cycle
8 Distance d'approche Q200 (en incrémental):
distance entre la pointe de l'outil et la surface de la
pièce. Plage d'introduction 0 à 99999,9999
8 Profondeur Q201 (en incrémental): distance entre la
surface de la pièce et le fond du trou. Plage
d'introduction -99999,9999 à 99999,9999
8 Avance plongée en profondeur Q206: vitesse de
déplacement de l'outil lors de l'alésage à l'outil, en
mm/min. Plage d'introduction 0 à 99999,999, en
alternative FAUTO, FU
8 Temporisation au fond Q211: durée en secondes de
rotation à vide de l'outil au fond du trou. Plage
d'introduction 0 à 3600,0000
8 Avance retrait Q208: vitesse de déplacement de
l'outil à sa sortie du trou, en mm/min. Si vous
introduisez Q208 = 0, sortie avec avance de plongée
en profondeur. Plage d’introduction: 0 à 99999,999,
en alternative FMAX, FAUTO
8 Coord. surface pièce Q203 (en absolu): coordonnée
de la surface de la pièce. Plage d'introduction
-99999,9999 à 99999,9999
8 Saut de bride Q204 (en incrémental): coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (dispositif de fixation) Plage
d’introduction 0 à 99999,999
X
Z
Q200
Q201
Q206
Q211
Q203
Q204
Q208
