212 Cycles d'usinage: poche de contour avec formule de contour
9.1 Cy
cles SL a
v
ec f
o
rm
ule complex
e
de cont
our
9.1 Cycles SL avec formule
complexe de contour
Principes de base
Avec les cycles SL et la formule complexe de contour, vous pouvez
composer des contours complexes constitués de contours partiels
(poches ou îlots). Vous introduisez les différents contours partiels
(données de géométrie) dans des programmes séparés. Ceci permet
de réutiliser à volonté par la suite tous les contours partiels. Après
avoir lié entre eux les contours partiels par une formule de contour,
vous les sélectionnez et la TNC calcule ensuite le contour entier.
Exemple : Schéma: usinage avec les cycles SL et
formule de contour complexe
0 BEGIN PGM CONTOUR MM
...
5 SEL CONTOUR “MODELE“
6 CYCL DEF 20 DONNÉES CONTOUR ...
8 CYCL DEF 22 ÉVIDEMENT ...
9 CYCL CALL
...
12 CYCL DEF 23 FINITION EN PROF. ...
13 CYCL CALL
...
16 CYCL DEF 24 FINITION LATÉRALE ...
17 CYCL CALL
63 L Z+250 R0 FMAX M2
64 END PGM CONTOUR MM

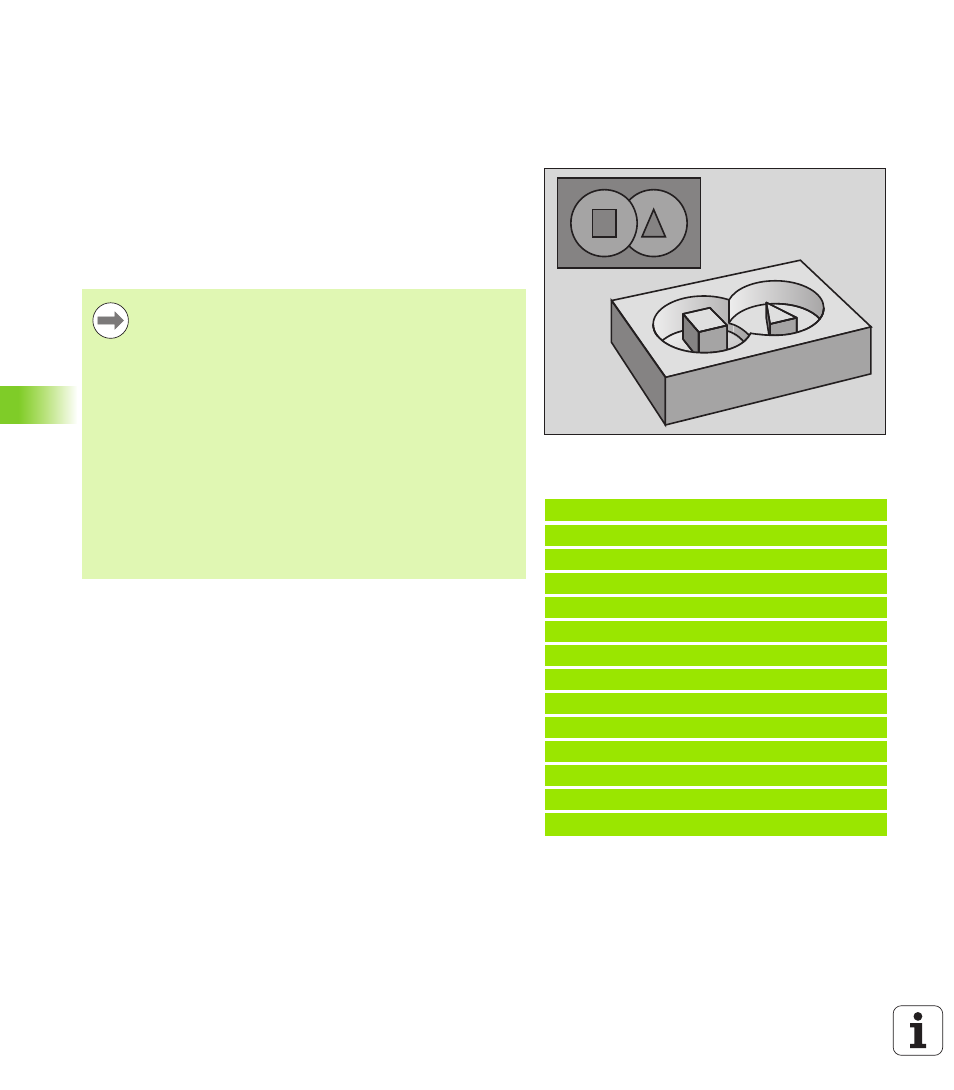

QC1 QC2
QC4
QC1
La mémoire d'un cycle SL (tous les programmes de
description de contour) est limitée à 128 contours. Le
nombre d'éléments de contour possible dépend du type
de contour (contour interne/externe) ainsi que du nombre
de descriptions de contour qui est au maximum de 16384
éléments.
Pour les cycles SL avec formule de contour, un
programme structuré est nécessaire. Avec ces cycles, les
contours qui reviennent régulièrement peuvent être
mémorisés dans différents programmes. Au moyen de la
formule de contour, vous liez entre eux les contours
partiels pour obtenir un contour final et définissez s'il s'agit
d'une poche ou d'un îlot.
La fonction des cycles SL avec formule de contour est
répartie dans plusieurs secteurs de l'interface utilisateur
de la TNC et sert de base à d'autres développements.
