HEIDENHAIN TNC 320 229
1
0
.3 SURF
A
C
E REGLEE (cy
c
le 231, DIN/ISO: G231)
10.3 SURFACE REGLEE (cycle 231,
DIN/ISO: G231)

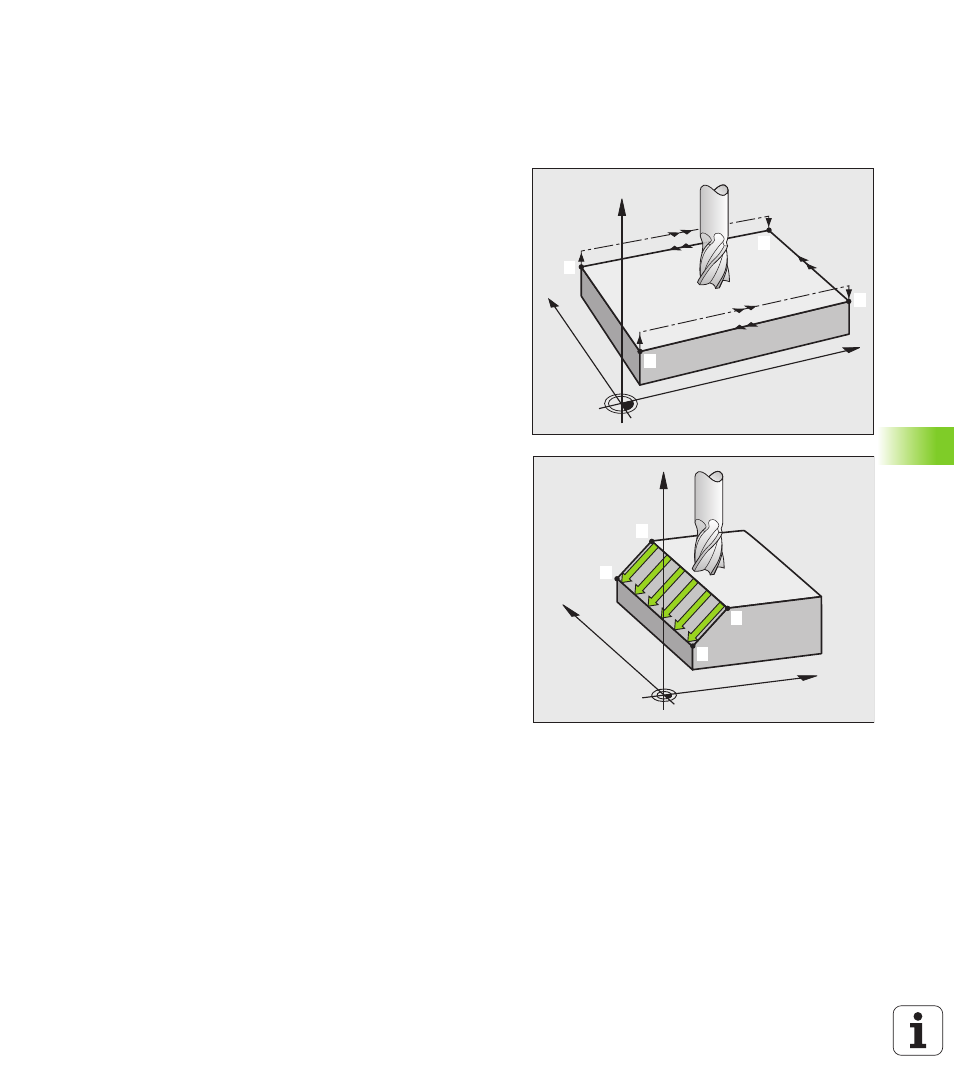

Déroulement du cycle
1 En partant de la position actuelle et en suivant une trajectoire
linéaire 3D, la TNC positionne l'outil au point initial
1
2 L'outil se déplace ensuite au point final 2 avec l'avance de fraisage
programmée
3 Ensuite, la TNC déplace l'outil en rapide FMAX, de la valeur du
diamètre d'outil dans le sens positif de l'axe de broche, puis
retourne au point initial
1
4 Au point initial 1 , la TNC déplace à nouveau l'outil à la dernière
valeur Z positionnée
5 La TNC décale ensuite l'outil sur les trois axes, du point 1 en
direction du point 4 à la ligne suivante
6 La TNC déplace ensuite l'outil jusqu'au point final de cette ligne. La
TNC calcule le point final en fonction du point
2 et d'un décalage
en direction du point 3
7 L'usinage ligne à ligne est répété jusqu'à ce que toute la surface
programmée soit usinée
8 Pour terminer, la TNC positionne l'outil de la valeur du diamètre,
au-dessus du point programmé le plus élevé dans l'axe de broche
X
Y
Z
1
2
3
4
X
Y
Z
1
2
3
4
