15.13 PT DE REF SUR UN AXE (cy
c
le
41
9, DIN/ISO: G41
9
)

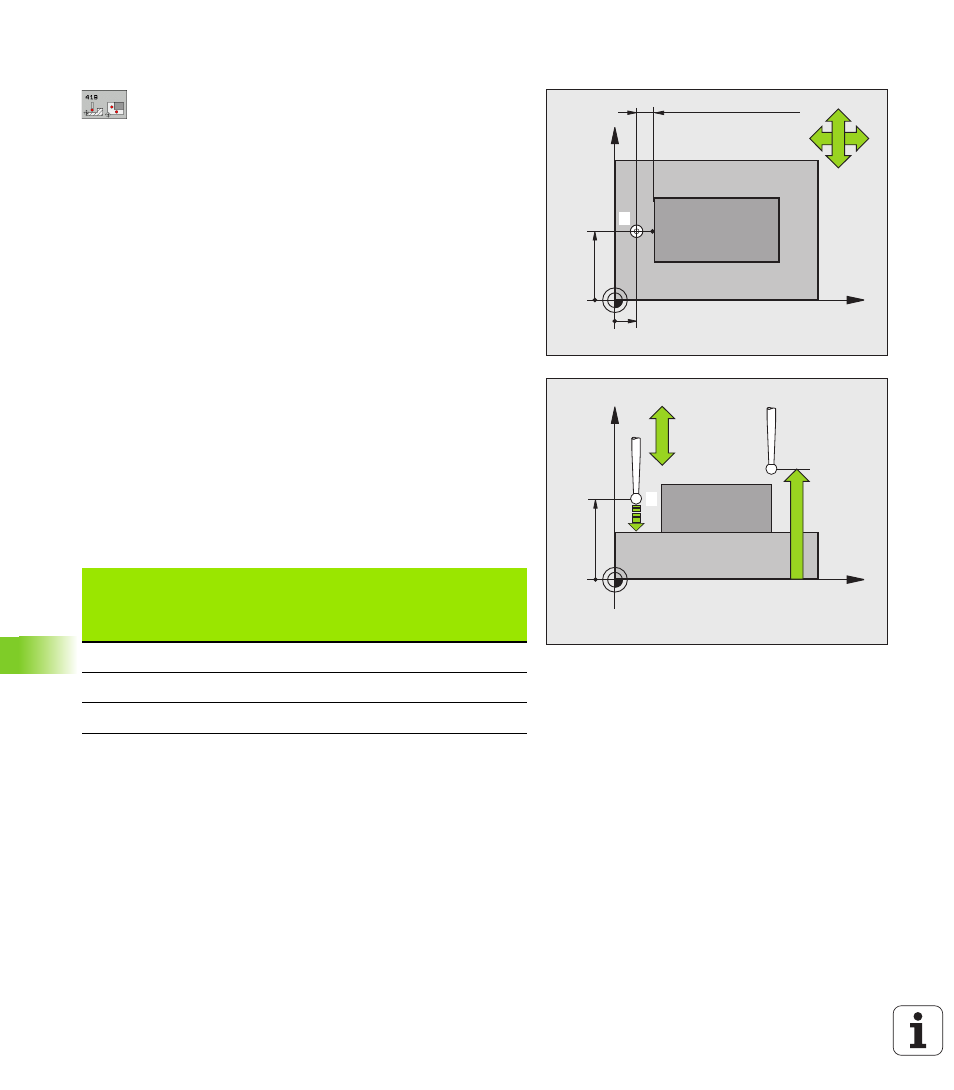

Paramètres du cycle
8
1er point mesure sur 1er axe Q263 (en absolu):
coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
8
1er point mesure sur 2ème axe Q264 (en absolu):
coordonnée du 1er point de palpage dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
8
Hauteur mesure dans axe palpage Q261 (en
absolu): coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur prévu pour la mesure.
Plage d'introduction -99999,9999 à 99999,9999
8
Distance d'approche Q320 (en incrémental):
distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 est additionné à SET_UP
(tableau palpeurs). Plage d'introduction 0 à
99999,9999
8
Hauteur de sécurité Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de fixation). Plage
d'introduction -99999,9999 à 99999,9999
8
Axe de mesure (1...3: 1=axe principal) Q272: axe sur
lequel doit être effectuée la mesure:
1: axe principal = axe de mesure
2: axe secondaire = axe de mesure
3: axe palpeur = axe de mesure
X
Y
Q264
Q263
+
+
Q267
Q272=2
Q272=1
1
SET_UP(TCHPROBE.TP)
+Q320
X
Z
Q260
Q261
+
Q272=1
Q272=3
Q267
1
Affectation des axes
Axe palpeur actif:
Q272 = 3
Axe principal
correspondant:
Q272 = 1
Axe secondaire
correspondant:
Q272 = 2
Z
X
Y
Y
Z
X
X
Y
Z
