CENTRIX™ & EVENTIX™ Chapitre 3 : MODE OPÉRATOIRE (suite)
PAGE 93
3-3. FONCTIONNEMENT AVEC LE REMOTE KEYPAD (suite)
3-3-3. FONCTIONNEMENT EN MODE MATRIX
• RÉGLAGES
c Avant chaque nouvelle application, nous conseillons de remettre tous les réglages par défauts du CENTRIX ™ /
EVENTIX ™ avec le menu LCD (CONTROL > default value > yes).
d Configurez le CENTRIX ™ / EVENTIX ™ en MODE MATRIX avec le menu LCD (MODE > matrix mode).
e Sélectionnez le type de signal (input type) raccordé à chacune des entrées avec le menu LCD (INPUT > input
type).
f Effectuez les réglages suivants pour l'afficheur raccordé à la sortie OUTPUT 1:
• Sélectionnez le type de synchro (output sync.) qui correspond à votre afficheur avec le menu LCD (OUTPUT
X > output sync).
• Sélectionnez le mode de référence avec le menu LCD (OUTPUT X > output rate).
• Sélectionnez un des formats de sortie avec le menu LCD (OUTPUT X > output format).
NOTE: Pour les afficheurs à matrice de pixel fixe (DMD, LCD, PLASMA…), sélectionnez toujours le format
de sortie correspondant à la résolution native de votre afficheur. Ainsi votre afficheur n’aura pas à
modifier la résolution, et le résultat sera meilleur.
• Sélectionnez votre type de toile d'écran avec le menu LCD (OUTPUT X > type of screen > 4/3 ou 16/9).
g Renouvelez les réglages de l'étape f pour l'afficheur raccordé sur la sortie OUTPUT 2.
• SÉLECTION DES ENTRÉES
c Sélectionnez la sortie (OUT 1 ou OUT 2) avec les touches OUTPUT SELECT.
d Présélectionnez une entrée avec les touches INPUT SELECT. La touche clignote.
e Appuyez sur TAKE ou actionnez manuellement le T-BAR pour afficher l'entrée présélectionnée sur la sortie
sélectionnée. La transition s'effectue par un fondu au noir.
NOTE: Pour commuter simultanément les sorties OUTPUT 1 & 2: effectuez les opérations c et d pour la sortie
OUTPUT 1, puis effectuez les opérations c et d pour la sortie OUTPUT 2, enfin appuyez sur la touche
TAKE.

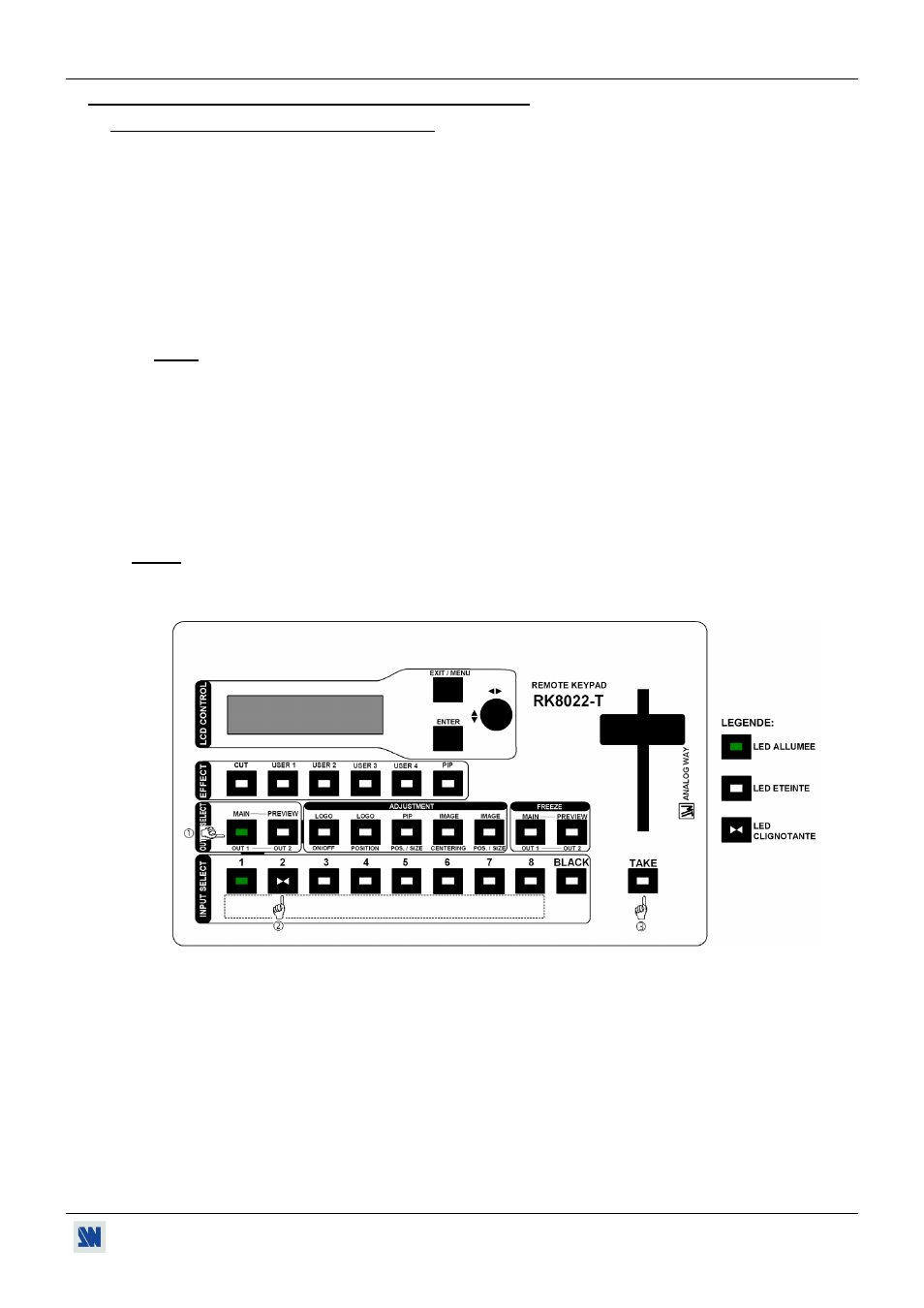

Figure 69
• RÉGLAGES DES AFFICHEURS
Pour chaque sortie:
c Sélectionnez la mire de cadrage avec le menu LCD (OUTPUT X > test pattern > centering pattern).
d Réglez la mire de cadrage en plein écran avec les fonctions de réglages de votre afficheur.
Voir Figure 55: Mire de cadrage. Page 75.
