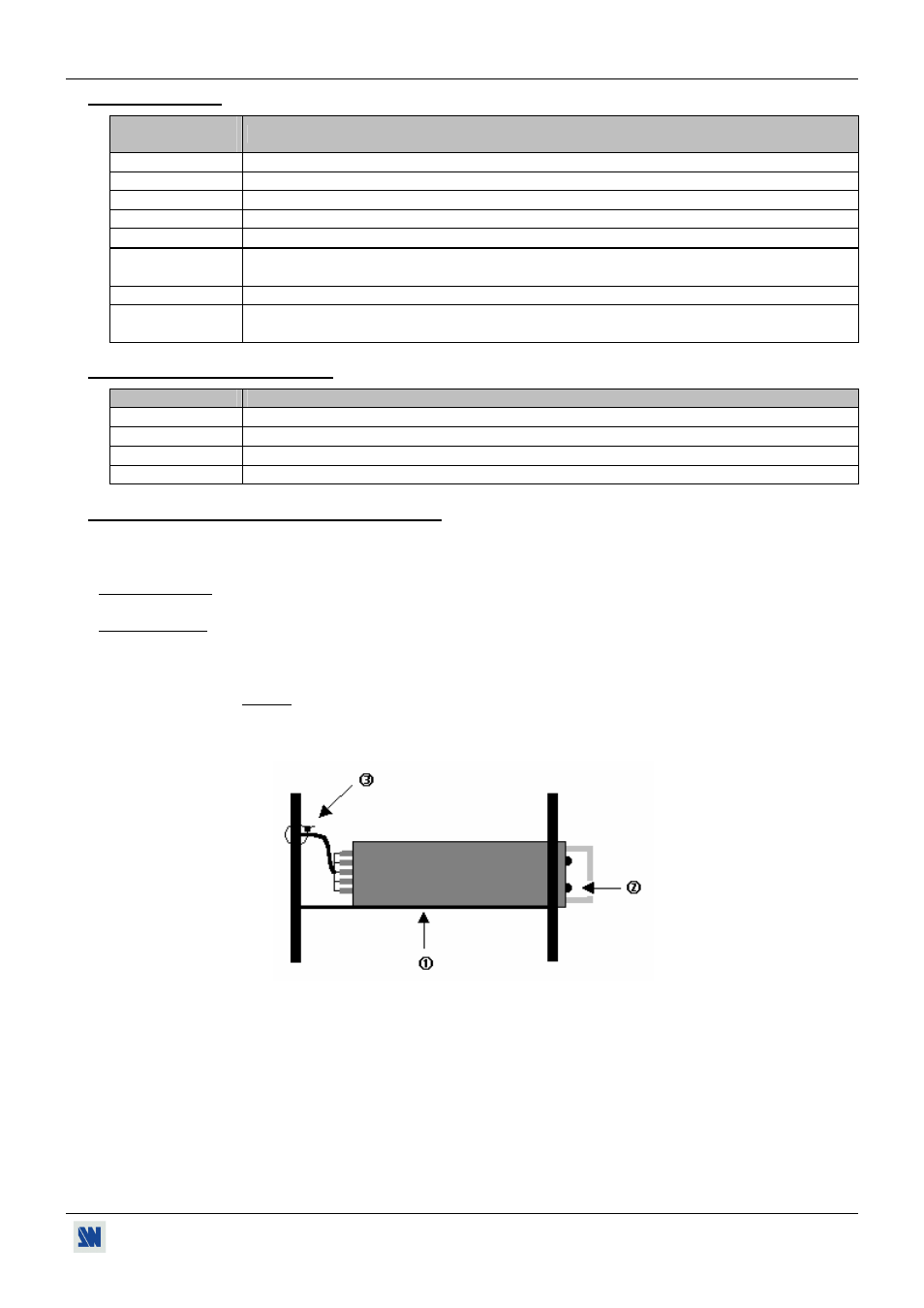

Analog Way CentriX - CTX8022 Manuel d'utilisation
Page 65
CENTRIX™ & EVENTIX™
Chapitre 1 : INTRODUCTION (suite)
PAGE 65
1-3. RÉFÉRENCES
MODÈLES et
OPTIONS
DÉSIGNATIONS
CTX8022 CENTRIX
™
.
CTX8022-D CENTRIX
™
avec entrées SDI et DVI.
EVX8022 EVENTIX
™
.
EVX8022-D EVENTIX
™
avec entrées SDI et DVI.
EVX8022HD-D EVENTIX
™
avec entrées SDI et DVI et sortie HDTV (HD YUV & HDSDI).
OPT-iX-SDTVD1 Sortie vidéo SDTV optionnelle (COMPOSITE VIDEO + S.VIDEO + YUV + SDI). Cette option
est disponible avec tous les modèles à l'exception du modèle EVX8022HD-D.
OPT-iX-A
Entrée/sortie AUDIO optionnelle. Cette option est disponible avec tous les modèles.
CBD-UP CROSS
BLENDER
™
. Version optionnelle pour application avec "Edge blending". Cette option
est disponible avec les modèles EVENTIX uniquement.
1-4. ACCESSOIRES OPTIONNELS
RÉFÉRENCES
DÉSIGNATIONS
RK8022
Boîtier de télécommande à distance du CENTRIX
™
/ EVENTIX
™
.
RK8022-T
Boîtier de télécommande à distance avec T-BAR du CENTRIX
™
/ EVENTIX
™
.
TRC8022
Boîtier de télécommande à distance permettant de contrôler jusqu'à 3 CENTRIX
™
/ EVENTIX
™
.
SWM-OE
Logiciel de contrôle à distance permettant de contrôler jusqu'à 16 CENTRIX
™
/ EVENTIX
™
.
1-5. INSTALLATION DU CENTRIX
™
/ EVENTIX
™
IMPORTANT: Merci de prendre connaissance des instructions de sécurité (page 4 à 6) avant d'installer votre
appareil.
• Montage sur table:
L'appareil est directement utilisable sur table. Il est équipé de pied en caoutchouc.
• Montage en baie:
L'appareil est compatible avec les baies 19”. Pour installer l'appareil dans une baie 19”, merci de
suivre les instructions ci-dessous.
c Placez l'appareil dans votre baie.
NOTE: Votre baie doit être équipée de rail glissières.
d Fixez la face avant de l'appareil à la baie avec 4 vis (les vis ne sont pas fournies).
e Fixez tous les câbles raccordés à l'appareil à la baie avec des colliers.
Figure 38
IMPORTANT:
- Les ouvertures sur le flanc et sur la face arrière sont utilisées pour le refroidissement de
l'appareil. Ne pas bloquer ces ouvertures.
- Assurez-vous qu'aucun poids dépassant 2 kg ne soit posé sur le CENTRIX
™
/ EVENTIX
™
.
- La température ambiante maximale ne doit pas dépasser 40°C.
- La baie et tout équipement monté à l'intérieur doivent être branché selon les normes
électriques en vigueur.
