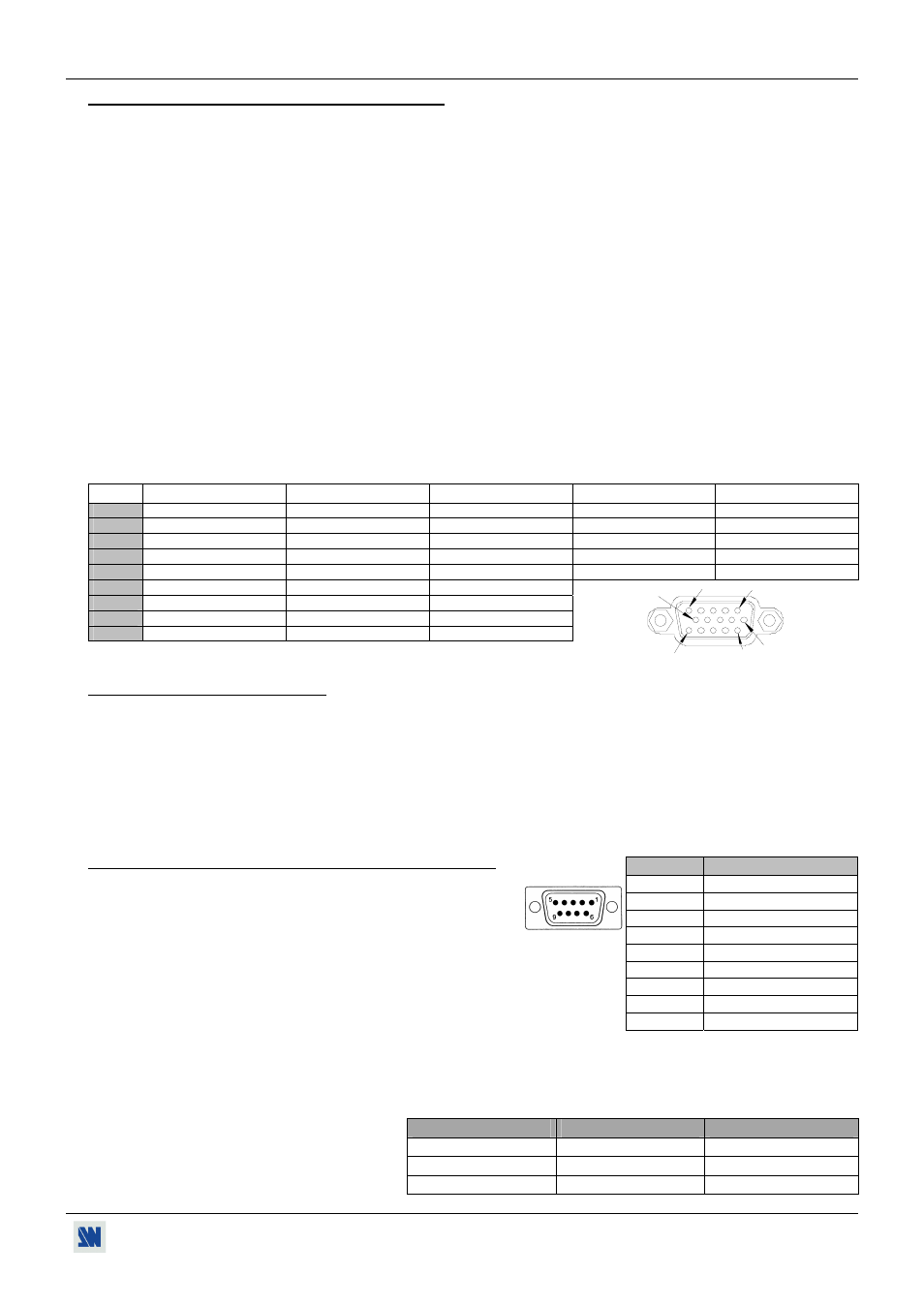

7-1. ENTRÉES INFORMATIQUE ET VIDÉO (suite)
• VIDÉO COMPOSITE:
Connecteurs:
BNC femelle (entrées n°1 à 4) ou HD15 femelle (entrées n°5 à 8).
Standard:
PAL / SECAM: 15,625 kHz - 50 Hz - 625 lignes.
NTSC (3,58 MHz / 4,43 MHz ): 15,735 kHz - 60 Hz - 525 lignes.
Niveau:
1 Vc/c (0,7 V Luma + 0,3 V Synchro.).
Impédance: 75
ohms.
• INFORMATIQUE NUMÉRIQUE (DVI) (sur modèles CTX8022-D & EVX8022-D et EVX8022HD-D):
Connecteur:
DVI-I femelle.
Format:
Digital Visual Interface (DVI)-TMDS single link.
Résolution:
Up to 1600 x 1200 @ 60Hz BR (blanking réduit).
• SDI (sur modèles CTX8022-D, EVX8022-D & EVX8022HD-D uniquement):
Connecteur:
BNC femelle.
Signal:
Entrée digitale à 270 Mbps conformément à la norme SMPTE 259M.
Impédance: 75
ohms.
• BROCHAGE DES CONNECTEURS HD15:
SIGNAL
INFORMATIQUE
VIDÉO RGB/S
YUV & HDTV
S.VIDEO (Y/C)
VIDÉO COMPOSITE
Broche 1 ROUGE.
ROUGE.
Cr / Pr.
C (chrominance).
Broche 2 VERT.
VERT.
Y.
Y (luminance).
VIDÉO (NTSC, PAL...)
Broche 3 BLEU.
BLEU.
Cb / Pb.
Broche 6 masse du ROUGE.
masse du ROUGE.
masse de Cr / Pr.
masse du C.
Broche 7 masse du VERT.
masse du VERT.
masse de Y.
masse du Y.
masse.
Broche 8 masse du BLEU.
masse du BLEU.
masse de Cb / Pb.
Broche 10 masse du H et V.
masse du H et V.
Broche 13 Synchro. H ou C (S).
Synchro. C (S).
Broche 14 Synchro. V.
Connecteur HD15 femelle de l'appareil.
7-2. SORTIES MAIN & PREVIEW
Connecteurs: HD15 femelle.
Niveaux:
R, G, B = 0,7 Vc/c.
Synchro.: H et V Séparées = TTL.
Composite = TTL.
SOG = 0,3 Vc/c.
Impédance: R, G, B = 75 ohms.
7-3. PORTS DE COMMUNICATION ET SORTIES TALLY
• REMOTE RS-232 (sur connecteur DB 9 femelle)
Niveau: RS-232.
Débit:
9600 Bauds, 8 bits de donnés, 1 bit stop, pas
de bit de parité, pas de contrôle de flux.
• TALLY OUT (sur connecteur DB 9 femelle)
Niveau:
20 Vdc MAX, 50 mA MAX (collecteur
ouvert).
• LAN (sur RJ45 connecteur)
Protocole:
UDP (User Datagram Protocol) ou TCP (Transmission Control Protocol).
Débit:
10 / 100 Mbps.
Fonctions des LED (du connecteur RJ45):
LED du haut
LED du bas
Signification
Éteinte
Éteinte
Pas de liaison
Éteinte
Allumée
Liaison 100 BASE-T.
Allumée
Éteinte
Liaison 10 BASE-T.
Connecteur
DB9 femelle
BROCHE
FONCTION
1
tally # 1
2 Tx
(transmission)
3
Rx (réception)
4
Réservé au fabricant.
5 Masse
6
tally # 2
7 NC
8
Réservé au fabricant.
9
tally # 3
5
6
1
15
10
11
