CENTRIX™ & EVENTIX™ Chapitre 2 : RACCORDEMENTS (suite)
PAGE 71
2-1. RACCORDEMENTS DU CENTRIX™ / EVENTIX™ (suite)

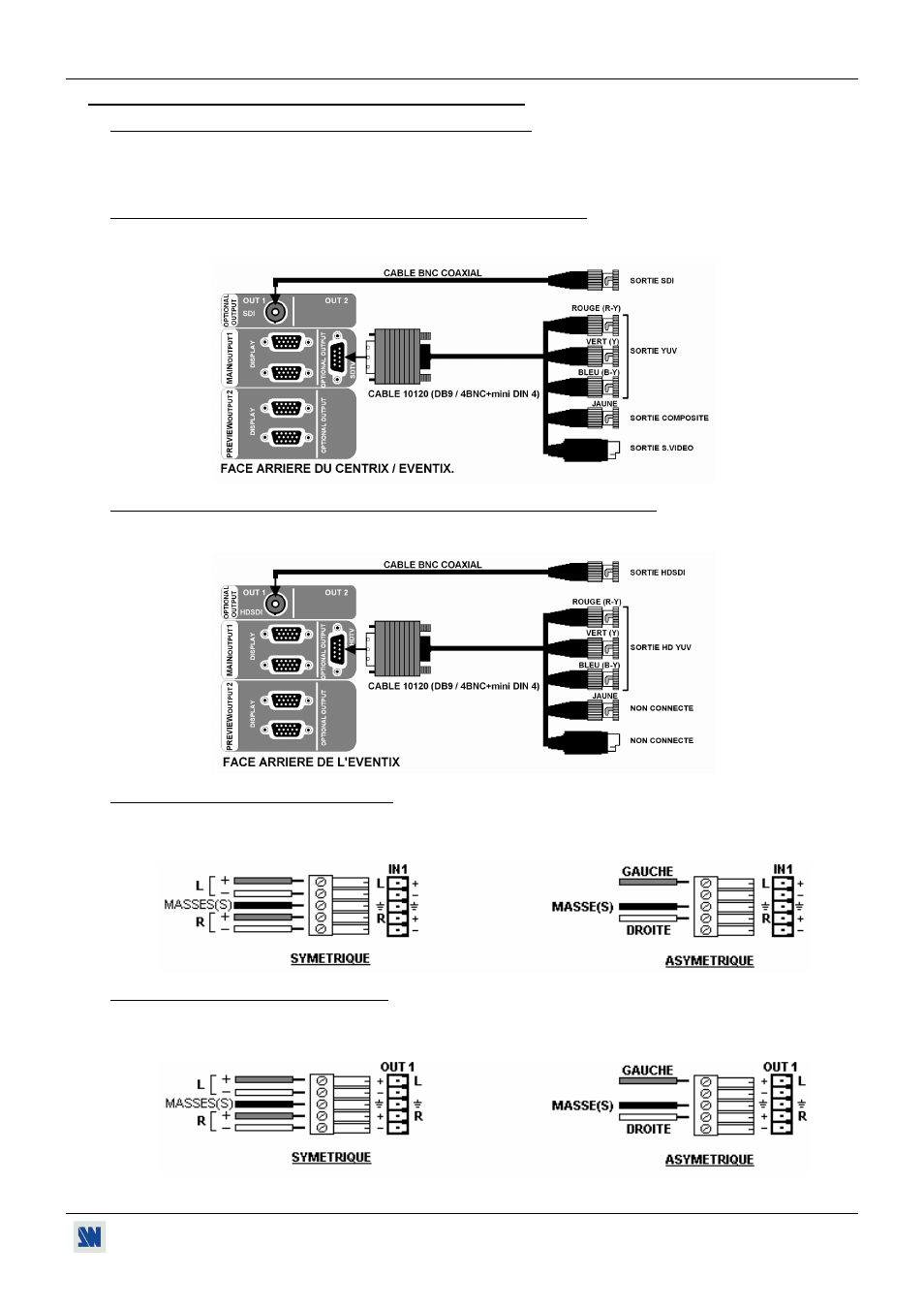

2-1-2. SORTIES MAIN (OUTPUT 1) ET PREVIEW (OUTPUT 2)
L'appareil est équipé de 2 sorties MAIN sur connecteurs HD15 femelle et de 2 sorties PREVIEW sur connecteurs
HD15 femelle. Raccordez votre afficheur principal sur la sortie MAIN. Raccordez vos moniteur de contrôle sur les
sorties MAIN et PREVIEW.
2-1-3. SORTIE VIDÉO SDTV OPTIONNELLE (OPT-iX-SDTVD1 option)
L'appareil équipé de cette option fourni simultanément quatre signaux vidéo (vidéo composite, S.VIDEO, YUV et
SDI). Ces quatre sorties vidéo affichent la même image que la sortie MAIN.
Figure 47
2-1-4. SORTIE VIDÉO HDTV (disponible sur le modèle EVX8022HD-D uniquement)
L'appareil fourni simultanément des signaux HD YUV et HDSDI. Ces deux sorties vidéo affichent la même image
que la sortie MAIN.
Figure 48
2-1-5. ENTRÉES AUDIO OPTIONNELLES
Les appareils avec l'option OPT-iX-A sont équipés de 8 entrées audio et d'une entrée auxiliaire (sur connecteurs MCO
5 points mâle). Ce connecteur permet de raccorder des sources audio symétrique ou asymétrique. Raccordez vos
sources comme ci-dessous:
2-1-6. SORTIES AUDIO OPTIONNELLES
Les appareils avec l'option OPT-iX-A sont équipés de 2 sorties (MAIN / OUT 1 et PREVIEW / OUT 2 sur connecteurs
MCO 5 points mâle). Ce connecteur permet de raccorder des systèmes audio symétrique ou asymétrique. Raccordez
vos systèmes audio comme ci-dessous:
