7-4. SORTIES VIDÉO OPTIONNELLES (OPT-iX-SDTVD1)
• VIDÉO COMPOSITE:
Connecteur:
DB9 femelle.
Standard:
PAL / SECAM: 15,625 kHz - 50 Hz (625L)
NTSC (3,58 MHz / 4,43 MHz): 15,735 kHz - 60 Hz (525L)
Niveau:
1 Vc/c (0,7 V Luma + 0,3 V Synchro.).
Impédance: 75
ohms.
• S.VIDEO:
Connecteur:
DB9 femelle.
Standard:
PAL / SECAM: 15,625 kHz - 50 Hz (625L)
NTSC (3,58 MHz / 4,43 MHz): 15,735 kHz - 60 Hz (525L)
Niveaux:
Y = 1 Vc/c (0,7 V Luma + 0,3 V Synchro.).
C = 0,3 Vc/c (burst chroma).
Impédance: 75
ohms.
• COMPOSANTES (YUV):
Connecteur:
DB9 femelle.
Fréquence:
15,625 kHz - 50 Hz (625 lignes).
15,735 kHz - 60 Hz (525 lignes).
Niveaux:
Y = 1 Vc/c (0,7 V Luma + 0,3 V Synchro.).
Cr / Pr = 0,7 Vc/c.
Cb / Pb = 0,7 Vc/c.
Impédance: 75
ohms.
• SORTIE SDI:
Connecteur:
DB9 femelle.
Signal:
Sortie digitale à 270 Mbps conformément à la norme SMPTE 259M.
Impédance: 75
ohms.

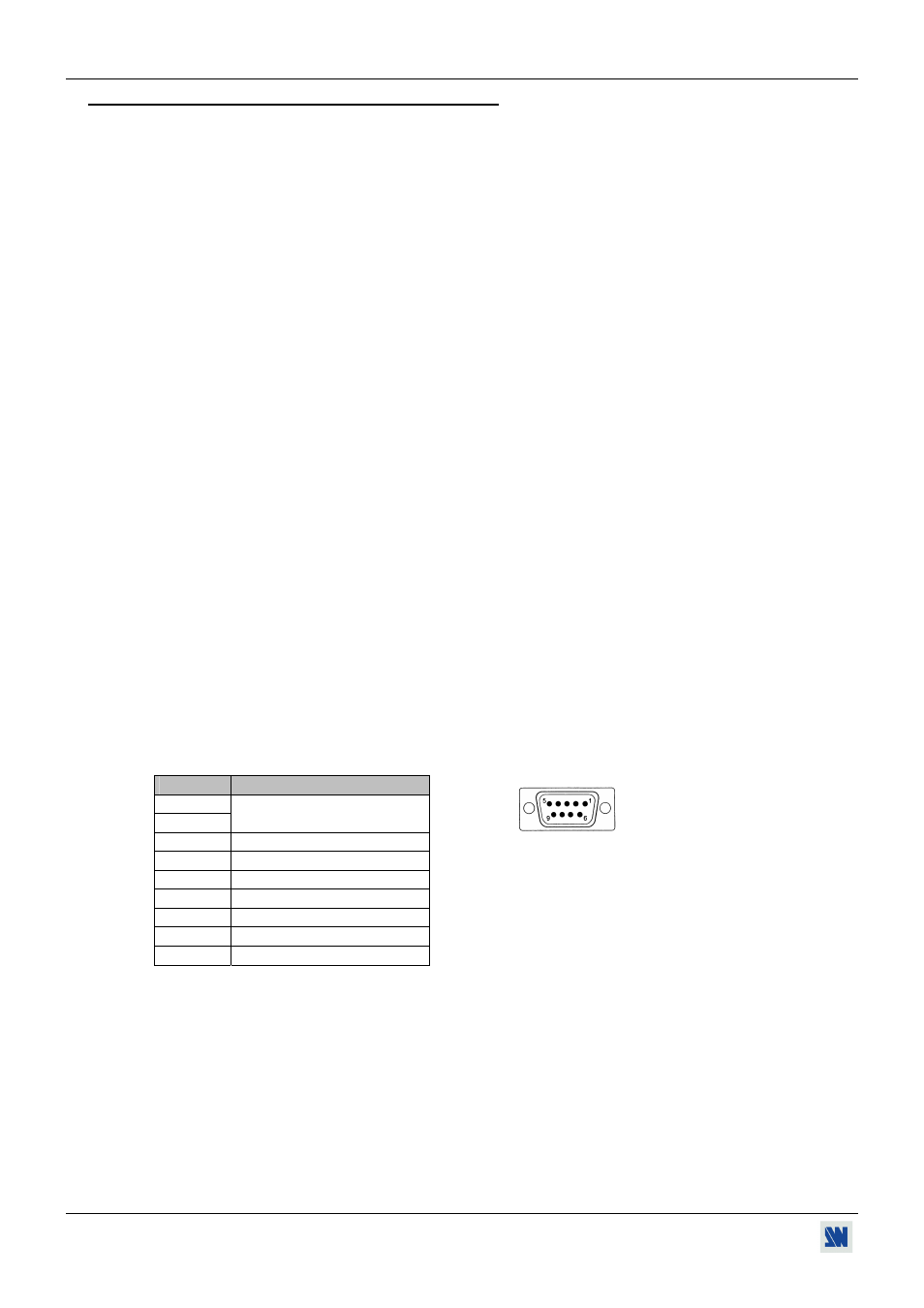

• BROCHAGE DU CONNECTEUR DB9:
BROCHE
FONCTION
1 Masse
2
(rouge, vert, bleu, composite)
3 ROUGE
(R-Y)
4 VERT
(Y)
5 BLEU
(B-Y)
6 Y
(S.VIDEO)
7 COMPOSITE
VIDEO
8 Masse
(Y+C)
9 C
(S.VIDEO)
Connecteur DB9 Femelle
