Chapitre 2 : RACCORDEMENTS (suite) CENTRIX™ & EVENTIX™
PAGE 72

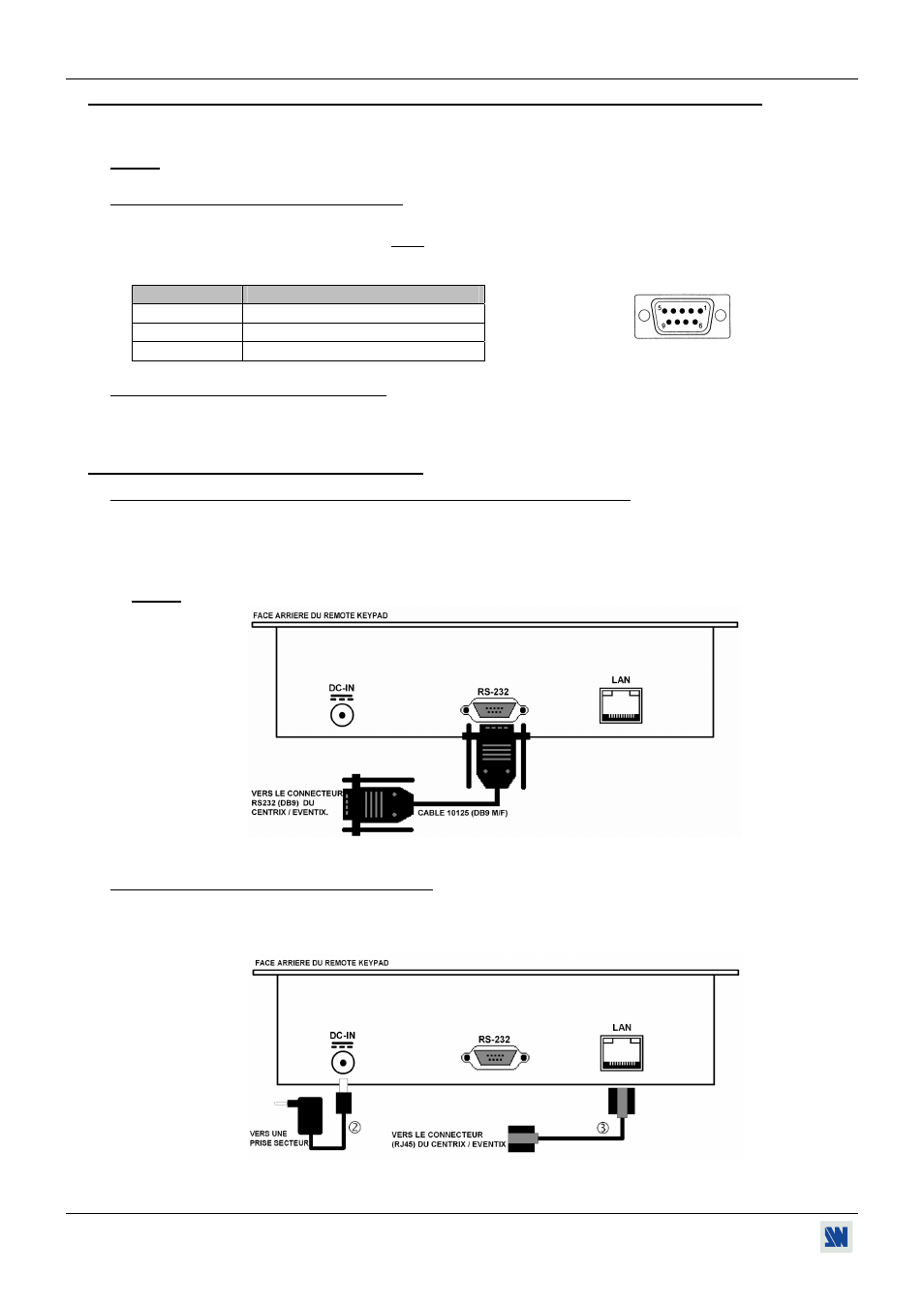

2-2. RACCORDEMENT D'UN APPAREIL DE CONTRÔLE POUR UTILISATION DU LOGICIEL
Le CENTRIX ™ et l'EVENTIX ™ sont livrés avec un logiciel de contrôle compatible avec Windows 95 ou supérieur. Ce
logiciel permet d'effectuer tous les réglages par un simple clic de la souris.
NOTE: Utilisez de préférence Windows NT, 2000, ou XP pour les applications avec le port de communication LAN.
2-2-1. RACCORDEMENT AU PORT RS-232
- Raccordez le port série de votre appareil de contrôle au connecteur RS-232 (connecteur DB9 femelle) du
CENTRIX
™ / EVENTIX ™ avec un câble droit (DB9 Femelle / DB9 Male).
- Vitesse de transmission: 9600 bauds, 8 bits de donné, 1 bit stop, pas de bit de parité, pas de contrôle de flux.
- Brochage:
BROCHE N° FONCTIONS
2 TRANSMISSION (Tx)
3 RÉCEPTION (Rx)
5 MASSE (Gnd)
2-2-2. RACCORDEMENT AU PORT LAN
- Raccordez le port LAN (connecteur RJ45) du CENTRIX ™ / EVENTIX ™ à votre réseau en fonction de votre
installation.
2-3. RACCORDEMENT DU REMOTE KEYPAD
2-3-1. RACCORDEMENT DU CENTRIX ™ / EVENTIX ™ PAR LE PORT RS-232
c Éteignez votre CENTRIX ™ / EVENTIX ™ (interrupteur en face arrière).
d Raccordez le connecteur RS-232 (DB9 femelle) de votre CENTRIX ™ / EVENTIX ™ au connecteur DB9 mâle de
votre REMOTE KEYPAD avec le câble droit DB9 M/F fourni.
e Allumez votre CENTRIX ™ / EVENTIX ™ (interrupteur en face arrière).
NOTE: Le REMOTE KEYPAD est alimenté par le connecteur DB9 (RS232) du CENTRIX ™ / EVENTIX ™ .
Figure 49
2-3-2. RACCORDEMENT A UN RÉSEAU (LAN)
c Raccordez l'alimentation fournie à une prise de courant secteur et au connecteur DC-IN (face arrière du
REMOTE KEYPAD).
d Raccordez le REMOTE KEYPAD à votre réseau en fonction de votre installation.
Figure 50
DB9 femelle (face arrière du CTX/EVX8022)
