Chapitre 3 : MODE OPÉRATOIRE (suite) CENTRIX™ & EVENTIX™
PAGE 74

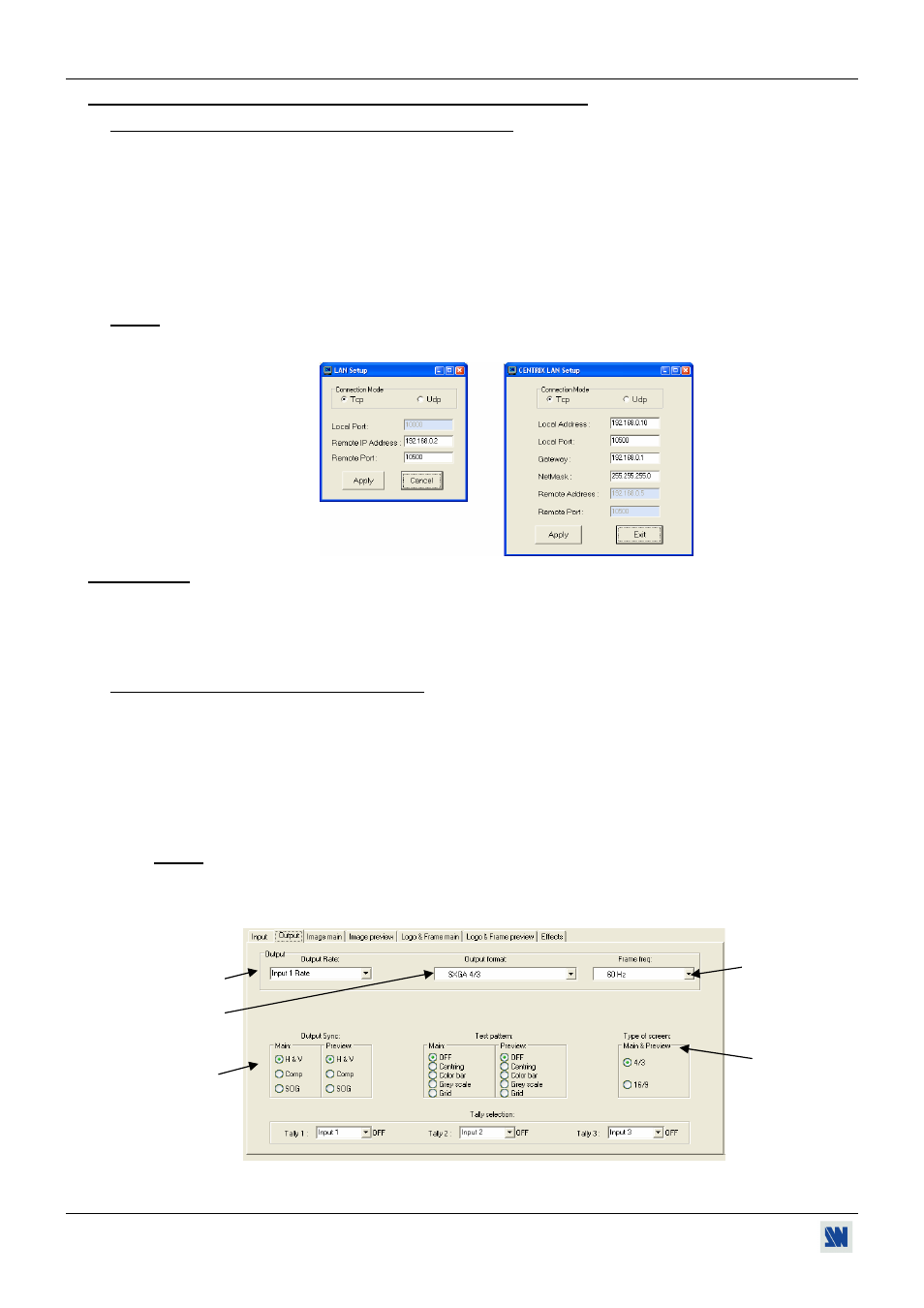

Figure 52
Figure 53
3-1. FONCTIONNEMENT AVEC LE LOGICIEL DE CONTRÔLE (suite)
3-1-2. CONFIGURATION DE LA COMMUNICATION (suite)
• CAS DU PORT LAN:
c Raccordez l'appareil de contrôle au CENTRIX ™ / EVENTIX ™ avec le port RS-232 comme indiqué page
précédente, ensuite configurez le port de communication LAN (local address & port, remote address & port,
netmask et gateway) du produit avec le logiciel de contrôle (CONTROL menu > CENTRIX LAN setup).
d Raccordez le port LAN (connecteur RJ45) de l'appareil à votre réseau en fonction de votre installation.
e Sélectionnez le port de communication LAN avec le logiciel de contrôle (CONTROL menu > RS232/LAN
setup > LAN setup) et configurez ensuite votre appareil de contrôle (Local port, Remote IP address &
Remote Port), puis validez en appuyant sur Apply. Le logiciel va alors afficher Device connected. Vous
pouvez maintenant déconnecter le câble RS-232.
NOTE: Si la communication ne s'établie pas (CENTRIX ™ uniquement), vous devez reconnecter le port de
communication RS-232 à votre REMOTE KEYPAD, et redémarrer le CENTRIX ™ . Le CENTRIX ™ va alors
automatiquement détecter et activer le port de communication RS-232.
IMPORTANT: Le CENTRIX ™ et l'EVENTIX ™ peuvent être configuré en deux mode différents: le MODE MIXER et
le MODE MATRIX. Le MODE MIXER, permet de commuter "sans coupure", par fondu ou faire du
titrage entre toutes les entrées. Le MODE MATRIX permet d'afficher les entrées sur 2 sorties
indépendantes. Le mode par défaut est le MODE MIXER. Pour configurer le CENTRIX
™ / EVENTIX ™
en MODE MATRIX, merci de vous référer à la section: 3-1-4.
3-1-3. FONCTIONNEMENT EN MODE MIXER
• RÉGLAGES
c Avant chaque nouvelle application nous conseillons de remettre tous les réglages par défauts à l'aide de la
fonction Default values (Controls menu > default value).
d Vérifiez que l'appareil est en MODE MIXER (Mode menu > Mixer).
e Cliquez sur l'onglet Input et sélectionnez le type de signal (signal type) raccordé à chacune des entrées.
f Cliquez sur l'onglet Output et sélectionnez le type de synchro (output sync.) qui correspond à votre afficheur.
g Sélectionnez le mode de synchronisation (output rate). Puis sélectionnez la fréquence trame (frame rate).
h Sélectionnez un des formats de sortie (output formats).
NOTE: Pour les afficheurs à matrice de pixel fixe (DMD, LCD, PLASMA…), sélectionnez toujours le format
de sortie correspondant à la résolution native de votre afficheur. Ainsi votre afficheur n’aura pas à
modifier la résolution, et le résultat sera meilleur.
i Sélectionnez votre type de toile d'écran (type of screen > 4/3 ou 16/9).
g
f
h
i
g
