Chapitre 3 : MODE OPÉRATOIRE (suite)
CENTRIX™ & EVENTIX™
PAGE 88
3-2. FONCTIONNEMENT AVEC LA FACE AVANT DE L'EVENTIX™ (suite)
3-2-2. FONCTIONNEMENT EN MODE MATRIX
• RÉGLAGES
c Avant chaque nouvelle application, nous conseillons de remettre tous les réglages par défauts de l'EVENTIX
™
avec le menu LCD (CONTROL > default value > yes).
d Configurez l'EVENTIX
™
en MODE MATRIX avec le menu LCD (MODE > matrix mode).
e Sélectionnez le type de signal (input type) raccordé à chacune des entrées avec le menu LCD (INPUT > input
type).
f Effectuez les réglages suivants pour l'afficheur raccordé à la sortie OUTPUT 1:
• Sélectionnez le type de synchro (output sync.) qui correspond à votre afficheur avec le menu LCD (OUTPUT
X > output sync).
• Sélectionnez le mode de référence avec le menu LCD (OUTPUT X > output rate).
• Sélectionnez un des formats de sortie avec le menu LCD (OUTPUT X > output format).
NOTE: Pour les afficheurs à matrice de pixel fixe (DMD, LCD, PLASMA…), sélectionnez toujours le format
de sortie correspondant à la résolution native de votre afficheur. Ainsi votre afficheur n’aura pas à
modifier la résolution, et le résultat sera meilleur.
• Sélectionnez votre type de toile d'écran avec le menu LCD (OUTPUT X > type of screen > 4/3 ou 16/9).
g Renouvelez les réglages de l'étape f pour l'afficheur raccordé sur la sortie OUTPUT 2.
• SÉLECTION DES ENTRÉES
c Sélectionnez la sortie (OUT 1 ou OUT 2) avec les touches OUTPUT SELECT.
d Présélectionnez une entrée avec les touches INPUT SELECT. La touche clignote.
e Appuyez sur TAKE pour afficher l'entrée présélectionnée sur la sortie sélectionnée. La transition s'effectue par
un fondu au noir.
NOTE: Pour commuter simultanément les sorties OUTPUT 1 & 2: effectuez les opérations c et d pour la sortie
OUTPUT 1, puis effectuez les opérations c et d pour la sortie OUTPUT 2, enfin appuyez sur la touche
TAKE.
NOTE: Pour commuter directement à partir des touches de sélection des entrées, sans appuyer sur la touche TAKE,
activez la fonction auto TAKE (Controls menu > auto TAKE: ON).

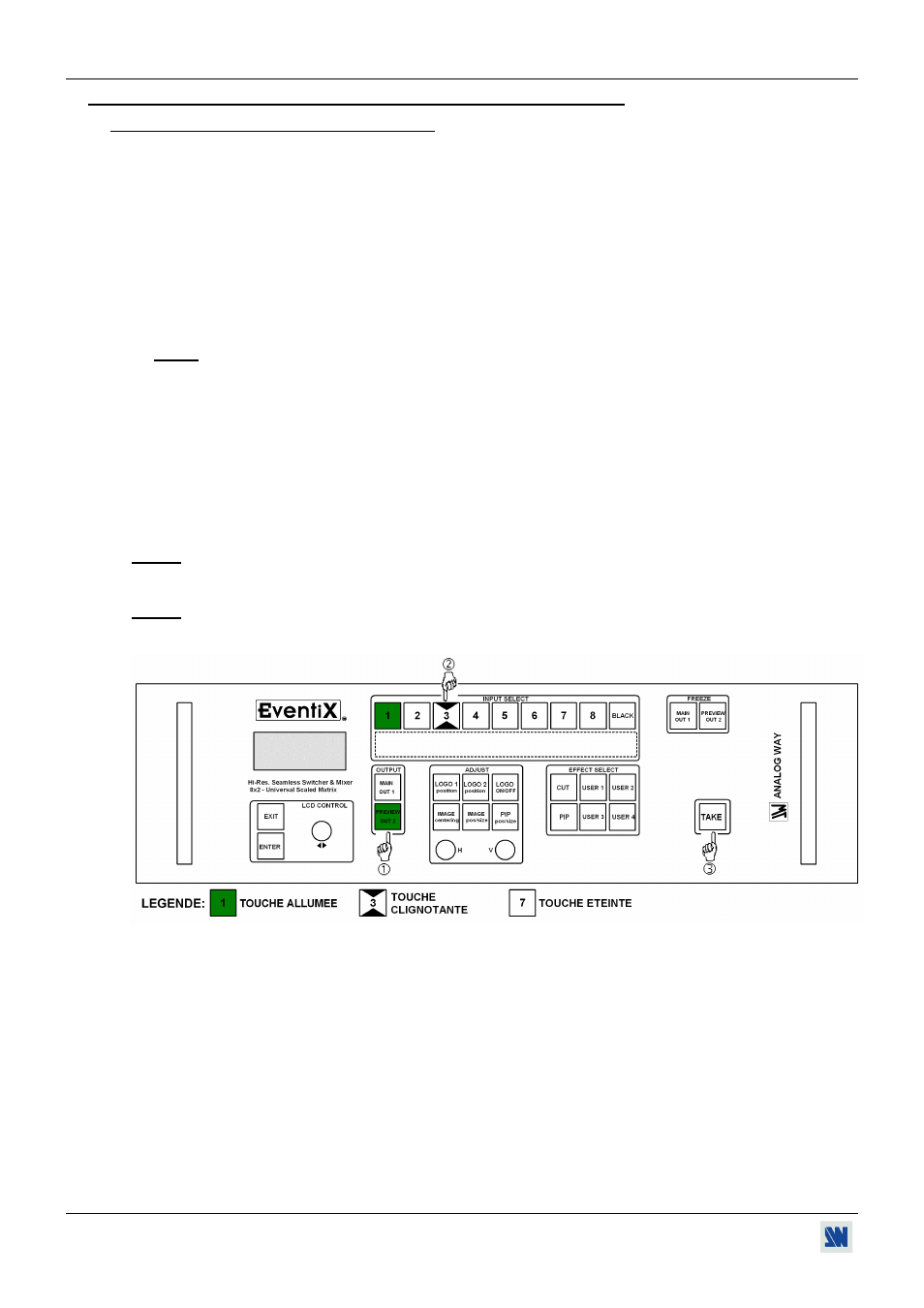

Figure 67
