3-1. FONCTIONNEMENT AVEC LE LOGICIEL DE CONTRÔLE (suite)
3-1-4. FONCTIONNEMENT EN MODE MATRIX
• RÉGLAGES
c Avant chaque nouvelle application, nous conseillons de remettre tous les réglages par défauts de l'appareil
(Controls menu > default value).
d Configurez l'appareil en MODE MATRIX (Mode menu > matrix).
e Cliquez sur l'onglet Settings, ensuite cliquez sur l'onglet Input et sélectionnez le type de signal (signal type)
raccordé à chacune des entrées.
f Cliquez sur l'onglet Output 1 et sélectionnez le type de synchro (output sync) qui correspond à votre afficheur.
g Sélectionnez le mode de synchronisation (output rate) entre Internal rate ou follow input.... Puis sélectionnez la
fréquence trame (frame rate).
h Sélectionnez un des formats de sortie (output formats).
NOTE: Pour les afficheurs à matrice de pixel fixe (DMD, LCD, PLASMA…), sélectionnez toujours le format
de sortie correspondant à la résolution native de votre afficheur. Ainsi votre afficheur n’aura pas à
modifier la résolution, et le résultat sera meilleur.
i Sélectionnez votre type de toile d'écran (type of screen > 4/3 ou 16/9).
j Cliquez sur l'onglet Output 2. Renouvelez les étapes g à i pour l'afficheur raccordée à la sortie OUTPUT 2.

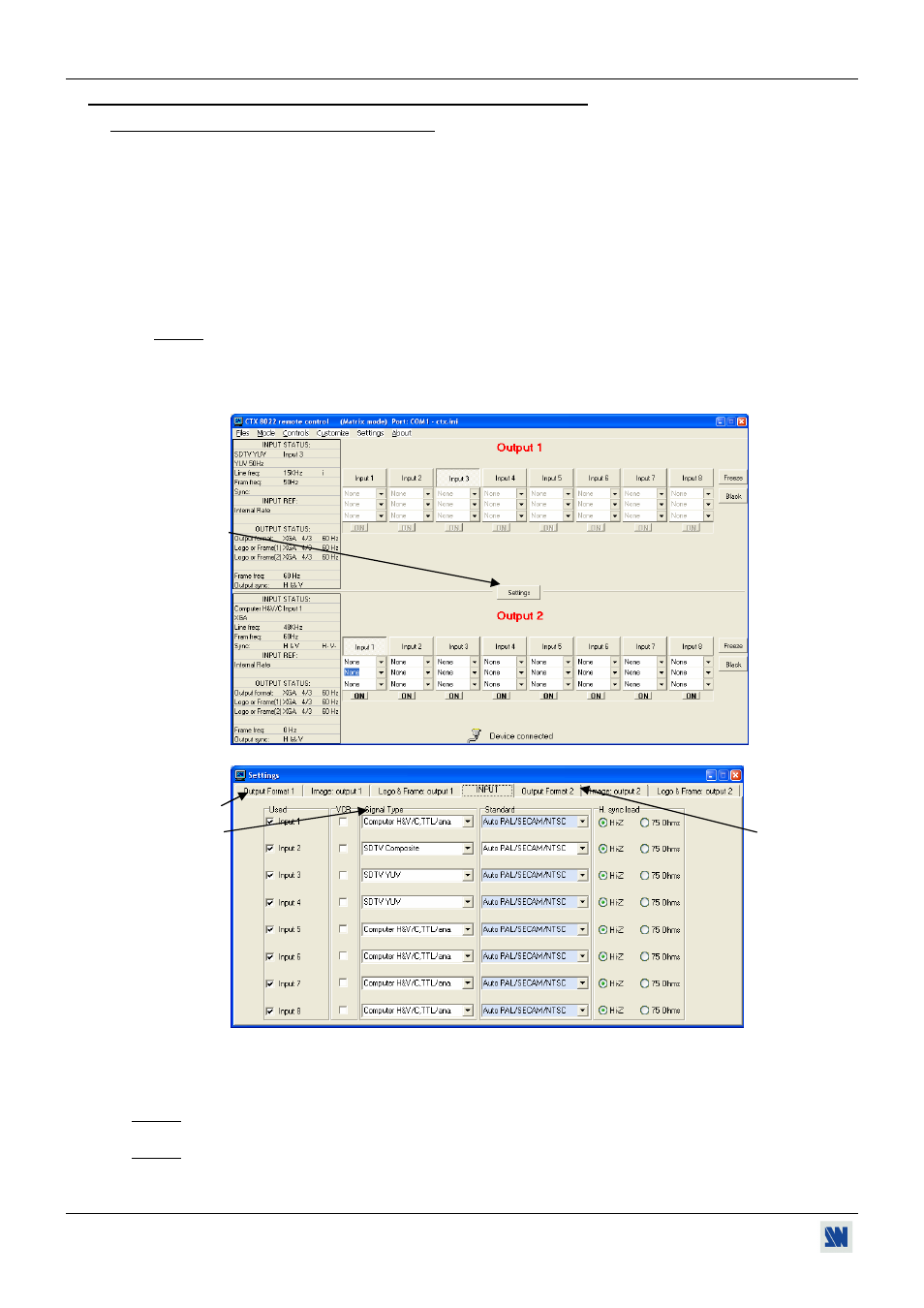

Figure 64
Figure 65
• SÉLECTION DES ENTRÉES
c Présélectionnez une entrée avec les touches INPUT SELECT de la sortie correspondante.
d Appuyez sur TAKE pour effectuer la transition. La transition s'effectue par un passage au noir.
NOTE: Pour commuter simultanément les sorties OUTPUT 1 & 2: présélectionnez une entrée pour la sortie
OUTPUT 1, ensuite présélectionnez une entrée pour la sortie OUTPUT 2, enfin appuyez sur TAKE.
NOTE: Pour commuter directement à partir des touches de sélection des entrées (sans appuyer sur la touche
TAKE), vous devez activer la fonction auto TAKE (Controls menu > auto TAKE: ON).
e
f
j
e
