CENTRIX™ & EVENTIX™ Chapitre 3 : MODE OPÉRATOIRE (suite)
PAGE 77
3-1. FONCTIONNEMENT AVEC LE LOGICIEL DE CONTRÔLE (suite)
3-1-3. FONCTIONNEMENT EN MODE MIXER (suite)
• EXEMPLES DE TRANSITION
c Effet PIP:
L'effet PIP permet d'incruster une image dans une autre.
• Cliquez sur l'onglet Effects.
• Attribuez un PIP à l'une des touches EFFECT: Cliquez sur la flèche de l'une des touches EFFECT et sélectionnez
PIP or PIP FADE, ensuite effectuez tous les réglages nécessaire (durée, taille, position...) dans la fenêtre Effects.
• Appuyez sur la touche TAKE pour activer l'effet (ACTION 1 dans l'exemple ci-dessous): l'image PREVIEW est
maintenant insérée dans l'image MAIN.
NOTE:
• Vous pouvez changer l'image en PIP (image PREVIEW) en sélectionnant une autre entrée sur la sortie
PREVIEW (ACTION 2): Appuyez sur la touche SWITCH PREVIEW et sélectionnez l'entrée souhaitée
(la transition s'effectue par un fondu au noir).
• Vous pouvez changer l'image de fond (MAIN image) en sélectionnant une autre entrée sur la sortie
MAIN (ACTION 3): Appuyez sur la touche SWITCH MAIN et sélectionnez l'entrée souhaitée (la
transition s'effectue par un fondu au noir).
• Pour arrêter l'effet PIP, appuyez sur la touche TAKE.

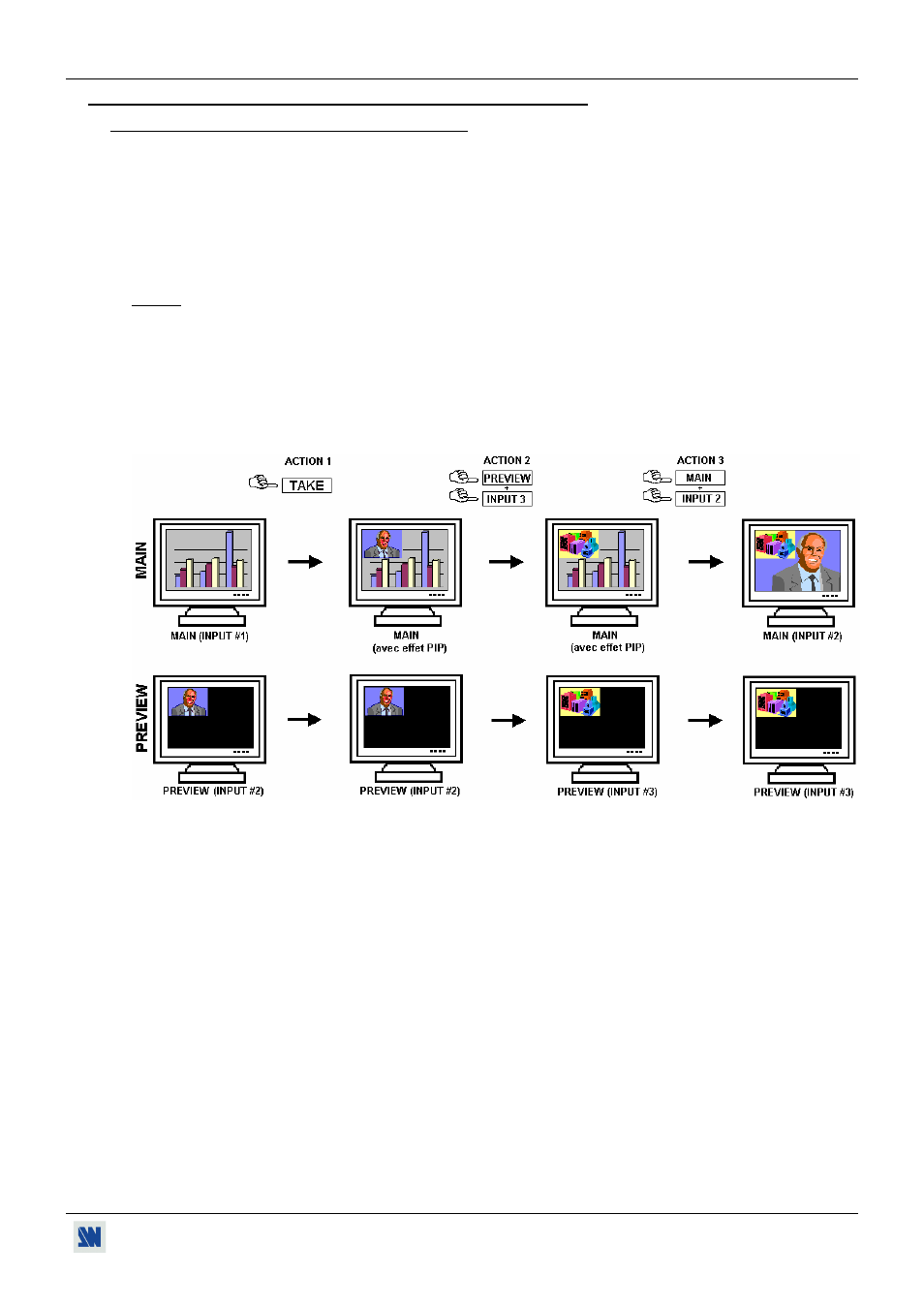

Figure 58: Effet PIP.
