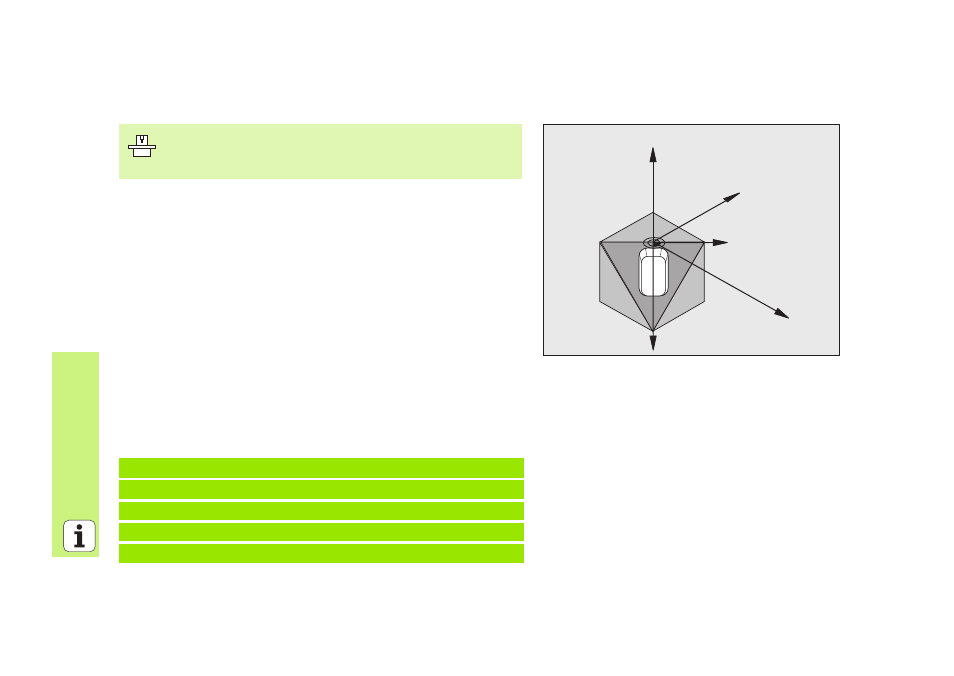

PLAN D'USINAGE (cycle 19, option de logiciel)
Le cycle 19 PLAN D'USINAGE est particulièrement utile lorsque l'on
travaille avec des têtes pivotantes et/ou tables pivotantes.
Appeler l’outil
Dégager l'outil dans l'axe d'outil (ce qui permet d'éviter les collisions)
Si nécessaire, positionner les axes rotatifs avec une séquence L sur les
angles désirés
CYCL DEF: Sélectionner le cycle 19 PLAN D'USINAGE
Introduire l'angle d'inclinaison de l'axe correspondant ou l'angle
solide
Si nécessaire, introduire l'avance des axes rotatifs lors du
positionnement automatique
Si nécessaire, introduire la distance d'approche
Activer la correction: Déplacer tous les axes
Programmer l'usinage comme si le plan ne devait pas être incliné
Annulation du cycle Inclinaison du PLAN D'USINAGE: Redéfinir le cycle
en introduisant l'angle d'inclinaison 0.
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine pour l'inclinaison du PLAN
D'USINAGE.
4 TOOL CALL 1 Z S2500
5 L Z+350 R0 FMAX
6 L B+10 C+90 R0 FMAX
7 CYCL DEF 19.0 PLAN D'USINAGE
8 CYCL DEF 19.1 B+10 C+90 F1000 DIST 50
X
Z
Y
X'
Y'
