Poche
s, tenon
s et rainures

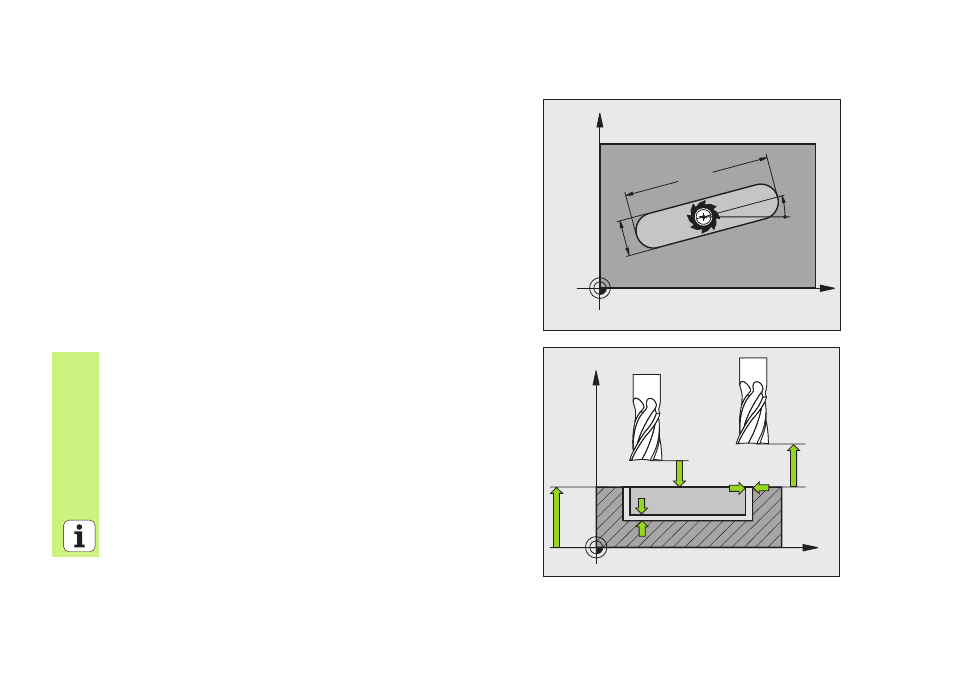

RAINURAGE (cycle 253)
CYCL DEF: Sélectionner le cycle 253 RAINURAGE
Opérations d'usinage (0/1/2): Q215
1er côté: Q218
2ème côté: Q219
Surépaisseur de finition latérale Q368
Angle de rotation de toute la rainure: Q374
Position rainure (0/1/2/3/4): Q367
Avance de fraisage: Q207
Mode de fraisage: Q351 En avalant: +1, en opposition: -1
Profondeur: Distance entre surface de la pièce et fond de la rainure:
Q201
Profondeur de passe: Q202
Surépaisseur de finition en profondeur: Q369
Avance plongée en profondeur: Q206
Passe de finition: Q338
Distance d'approche: Q200
Coordonnée surface pièce: Q203
Saut de bride: Q204
Stratégie de plongée: Q366. 0 = plongée perpendiculaire, 1 = plongée
pendulaire
Avance de finition: Q385
X
Y
Q21
9
Q218
Q374
X
Z
Q200
Q20
Q20
Q36
Q36
