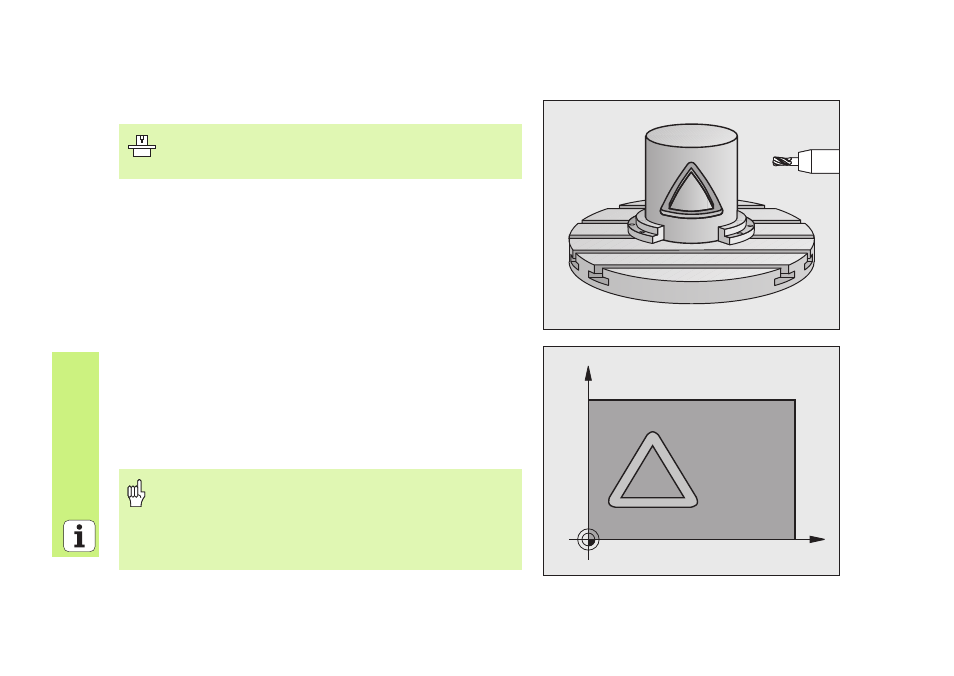

CORPS D'UN CYLINDRE (cycle 28, option de logiciel 1)
Avec le cycle 28 CORPS D'UN CYLINDRE, vous pouvez transposer sur le
corps d'un cylindre une rainure préalablement définie à plat sur le
déroulé, sans distorsions des parois.
 Définir le contour dans un sous-programme et avec le cycle 14 CONTOUR
 CYCL DEF: Sélectionner le cycle 28 CORPS D'UN CYLINDRE
 Profondeur de fraisage: Q1
 Surépaisseur de finition latérale Q3
 Distance d'approche: Q6 Distance entre l'outil et la surface de la
pièce
 Profondeur de passe: Q10
 Avance plongée en profondeur: Q11
 Avance de fraisage: Q12
 Rayon du cylindre: Q16. .
 Unité de mesure: Q17. Degré = 0, mm/inch = 1
 Largeur rainure: Q20
 Tolérance: Q21
La machine et la TNC doivent avoir être préparées par le
constructeur de la machine pour l'utilisation du cycle
28 CORPS D'UN CYLINDRE
!
„ Le bridage de la pièce doit être centré!
„ L'axe d'outil doit être perpendiculaire à l'axe du plateau
circulaire!
„ Le cycle 14 CONTOUR ne peut contenir qu'un n° de label!
„ Le sous-programme peut contenir jusqu'à environ 2048
segments de droite!
