105
La fonction PLANE (option
d
e
logici
el
1)
Angle incrémental dans l'espace (PLANE RELATIVE)
 Sélectionner FONCTIONS TNC SPECIALES
 Sélectionner INCLINAISON PLAN D'USINAGE, PLANE RELATIVE

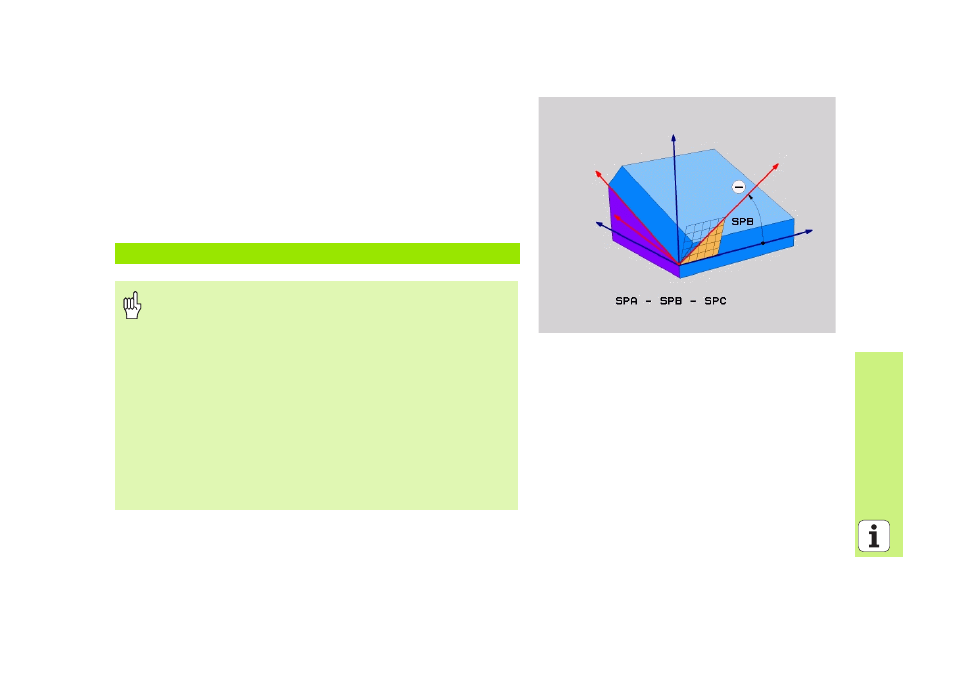

 Angle incrémental? : Angle dans l'espace en fonction duquel le plan
d'usinage actif doit continuer d'être incliné (cf. figure en haut et à
droite). Sélectionner par softkey l'axe autour duquel doit s'effectuer
l'inclinaison
 Poursuivre avec les propriétés de positionnement (cf. „Inclinaison
automatique (MOVE/STAY/TURN)” à la page 108)
5 PLANE RELATIV SPB-45 MOVE DIST10 F500 SEQ-
Remarques avant que vous ne programmiez
L'angle défini agit toujours par rapport au plan d'usinage actif
et ce, quelle que soit la fonction utilisée pour l'activer.
Vous pouvez programmer successivement autant de
fonctions PLANE RELATIVE que vous le désirez.
Si vous voulez retourner au plan d'usinage qui était actif
avant la fonction PLANE RELATIVE, définissez dans ce cas
PLANE RELATIVE
avec le même angle mais en utilisant le
signe inverse.
Si vous utilisez PLANE RELATIVE sur un plan d'usinage non
incliné, faites simplement pivoter le plan non incliné autour
de l'angle dans l'espace que vous avez défini dans la fonction
PLANE
.
