La fonction PLANE (option
d
e
logici
el
1)
Définition avec vecteur (PLANE VECTOR)
Sélectionner FONCTIONS TNC SPECIALES
Sélectionner INCLINAISON PLAN D'USINAGE, PLANE VECTOR
Composante X du vecteur de base?

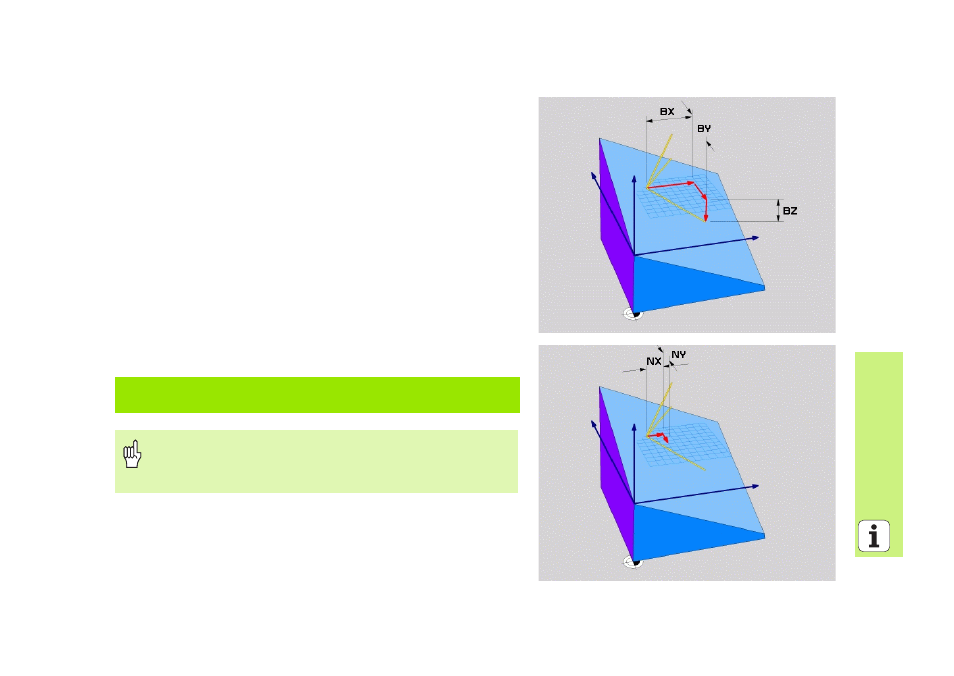

: Composante X BX du vecteur de
base B (cf. figure en haut et à droite)
Composante Y du vecteur de base?
: Composante Y BY du vecteur de
base B (cf. figure en haut et à droite)
Composante Z du vecteur de base?
: Composante Z BZ du vecteur de
base B (cf. figure en haut et à droite)
Composante X du vecteur normal?
: Composante X NX du vecteur
normal N (cf. figure en bas et à droite)
Composante Y du vecteur normal?
: Composante Y NY du vecteur
normal N (cf. figure en bas et à droite)
Composante Z du vecteur normal?
: Composante Z NZ du vecteur
normal N
Poursuivre avec les propriétés de positionnement (cf. „Inclinaison
automatique (MOVE/STAY/TURN)” à la page 108)
5 PLANE VECTOR BX0.8 BY-0.4 BZ-
0.4472 NX0.2 NY0.2 NZ0.9592 MOVE DIST10 F500
Remarques avant que vous ne programmiez
En interne, la TNC calcule des vecteurs normaux à partir des
valeurs que vous avez introduites.
