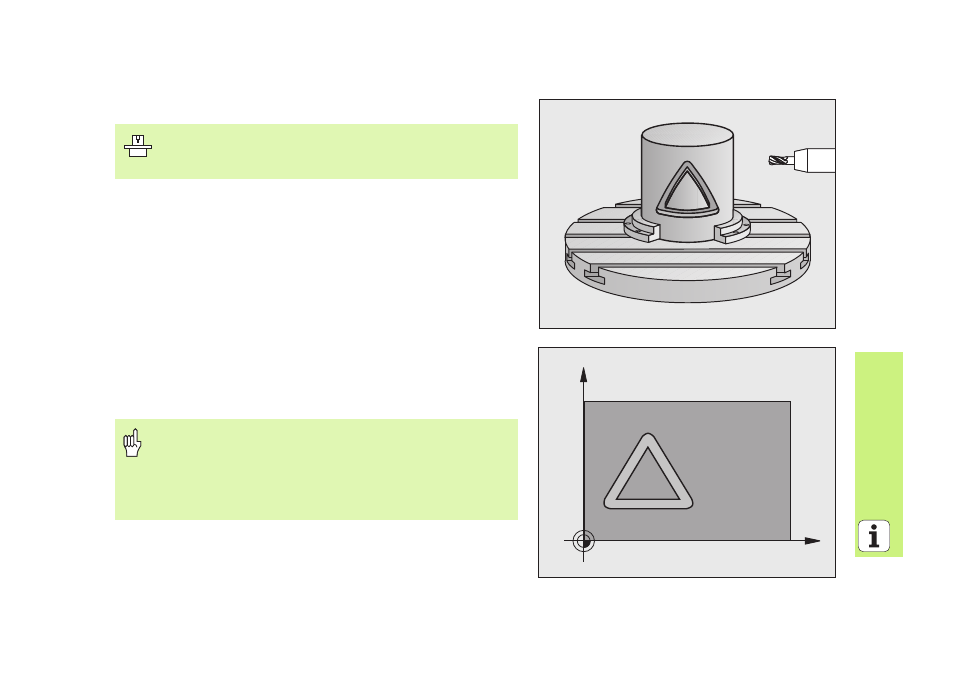

CORPS D'UN CYLINDRE (cycle 27, option de logiciel 1)
Avec le cycle 27 CORPS D'UN CYLINDRE, vous pouvez transposer sur le
corps d'un cylindre un contour préalablement défini à plat sur le déroulé.
Définir le contour dans un sous-programme et avec le cycle 14 CONTOUR
CYCL DEF: Sélectionner le cycle 27 CORPS D'UN CYLINDRE
Profondeur de fraisage: Q1
Surépaisseur de finition latérale Q3
Distance d'approche: Q6 Distance entre l'outil et la surface de la
pièce
Profondeur de passe: Q10
Avance plongée en profondeur: Q11
Avance de fraisage: Q12
Rayon du cylindre: Q16. .
Unité de mesure: Q17. Degré = 0, mm/inch = 1
La machine et la TNC doivent avoir été préparées par le
constructeur de la machine pour l'utilisation du cycle 27
CORPS D'UN CYLINDRE
!
Le bridage de la pièce doit être centré!
L'axe d'outil doit être perpendiculaire à l'axe du plateau
circulaire!
Le cycle 14 CONTOUR ne peut contenir qu'un n° de label!
Le sous-programme peut contenir jusqu'à environ 1024
segments de droite!
