40
Programmation fle
x
ible d
e
contours FK

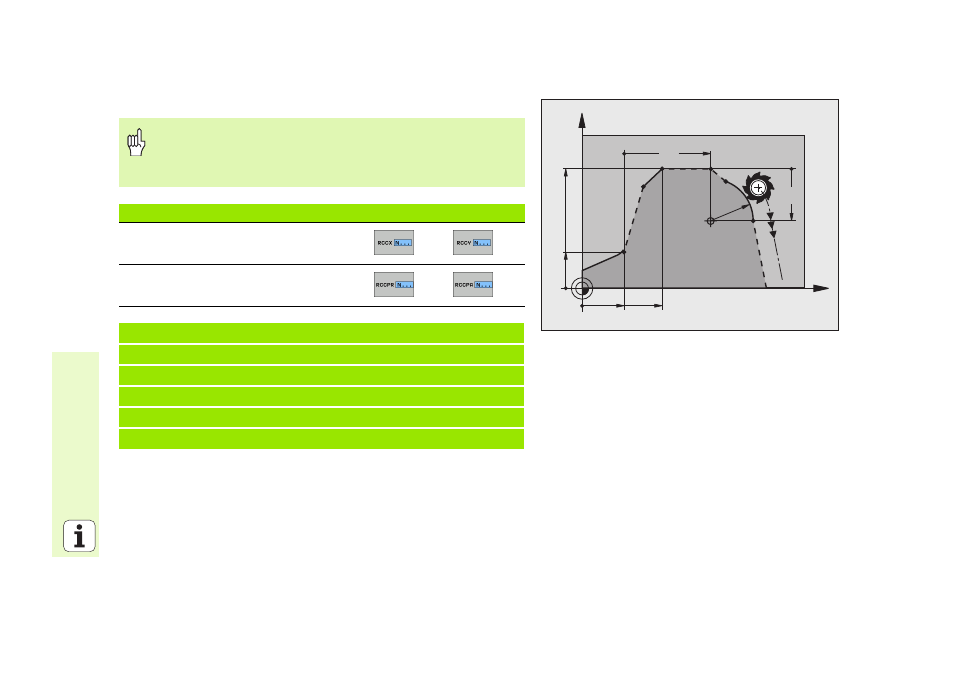

Rapport relatif à la séquence N: Centre de cercle CC
Les coordonnées avec rapport relatif doivent toujours être
introduites en incrémental. Vous devez en plus indiquer le
numéro de la séquence de l’élément de contour auquel vous
vous référez.
Données connues Softkeys
Coordonnées cartésiennes du centre de
cercle se référant à la séquence N
Coordonnées polaires du centre de
cercle se référant à la séquence N
12 FL X+10 Y+10 RL
13 FL ...
14 FL X+18 Y+35
15 FL ...
16 FL ...
17 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX12 RCCY14
X
Y
18 10
35
10
R10
20
CC
15
