Définition avec points (plane points) – HEIDENHAIN iTNC 530 (340 49x-04) Pilot Manuel d'utilisation
Page 104
104
La fonction PLANE (option
d
e
logici
el
1)

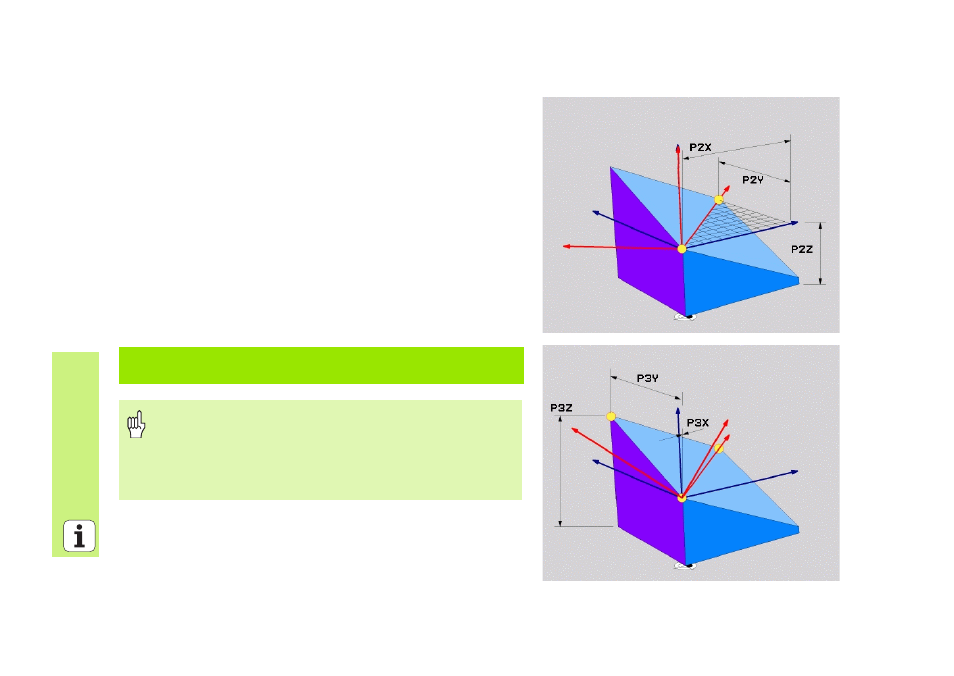

Définition avec points (PLANE POINTS)
Sélectionner FONCTIONS TNC SPECIALES
Sélectionner INCLINAISON PLAN D'USINAGE, PLANE POINTS
Coordonnée X 1er point du plan?
: Coordonnée X P1X
Coordonnée Y 1er point du plan?
: Coordonnée Y P1Y
Coordonnée Z 1er point du plan?
: Coordonnée Z P1Z
Coordonnée X 2ème point du plan?
: Coordonnée X P2X
Coordonnée Y 2ème point du plan?
: Coordonnée Y P2Y
Coordonnée Z 2ème point du plan?
: Coordonnée Z P2Z
Coordonnée X 3ème point du plan?
: Coordonnée X P3X
Coordonnée Y 3ème point du plan?
: Coordonnée Y P3Y
Coordonnée Z 3ème point du plan?
: Coordonnée Z P3Z
Poursuivre avec les propriétés de positionnement (cf. „Inclinaison
automatique (MOVE/STAY/TURN)” à la page 108)
5 POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 MOVE DIST10 F500
Remarques avant que vous ne programmiez
La jonction du point 1 et du point 2 détermine le sens de l'axe
principal incliné (X avec axe d'outil Z).
Les trois points définissent l'inclinaison du plan. La position
du point zéro actif n'est pas modifiée par la TNC.
