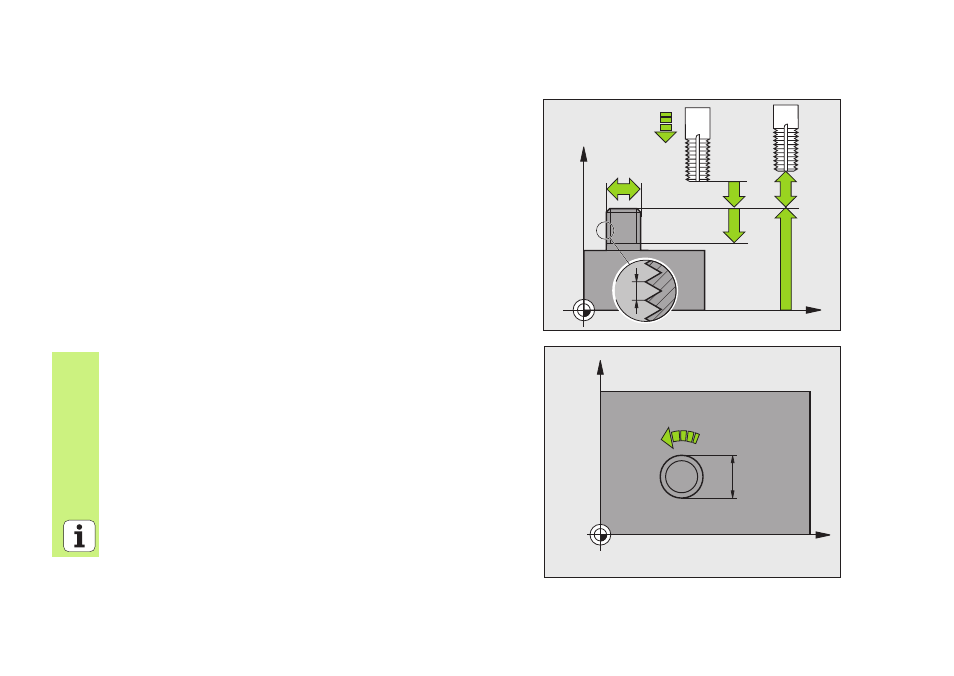

FILETAGE EXTERNE SUR TENON (cycle 267)
Prépositionnement au centre du trou avec R0
CYCL DEF: Sélectionner le cycle 267 FILETAGE EXTERNE SUR TENON
Diamètre nominal du filet: Q335
Pas de vis: Q239
Le signe détermine le sens du filet vers la droite ou vers la gauche:
Filet à droite: +
Filet à gauche: -
Profondeur de filetage: Distance entre la surface de la pièce et la fin
du filet: Q201
Nombre de filets par pas: Q355
Avance de pré-positionnement: Q253
Mode de fraisage: Q351
En avalant: +1
En opposition: -1
Distance d'approche: Q200
Profondeur pour chanfrein: Q358
Décalage jusqu'au chanfrein: Q359
Coordonnée surface pièce: Q203
Saut de bride: Q204
Avance plongée: Q254
Avance fraisage: Q207
X
Z
Q203
Q253
Q201
Q204
Q200
Q239
Q335
X
Y
Q207
Q335
