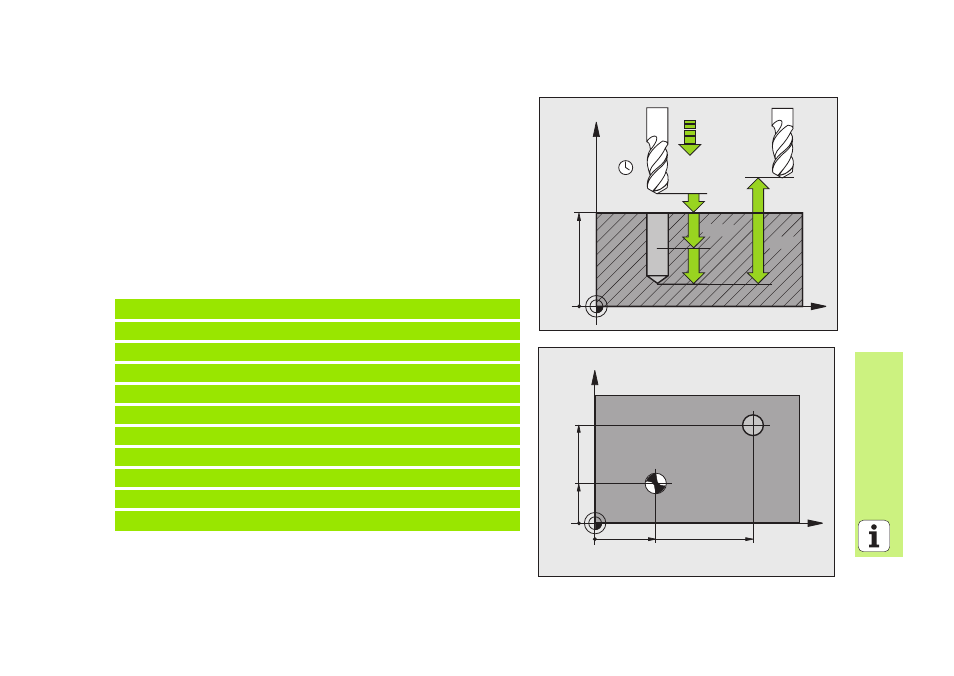

CENTRAGE (cycle 240)
CYCL DEF: Sélectionner le cycle 400 CENTRAGE
Distance d'approche: Q200
Choix profondeur/diamètre.: Définir si le centrage doit être réalisé à
la profondeur ou au diamètre programmé(e): Q343
Profondeur: Distance entre surface de la pièce et fond du trou: Q201
Diamètre: Le signe détermine le sens de l'usinage: Q344
Avance plongée en profondeur: Q206
Temporisation au fond: Q211
Coordonnée surface pièce: Q203
Saut de bride: Q204
11 CYCL DEF 240 CENTRAGE
Q200=2
;DISTANCE D'APPROCHE
Q343=1
;CHOIX PROFOND./DIAM.
Q201=+0
;PROFONDEUR
Q344=-10
;DIAMÈTRE
Q206=250
;AVANCE PLONGÉE PROF.
Q211=0
;TEMPO. AU FOND
Q203=+20
;COORD. SURFACE PIÈCE
Q204=100
;SAUT DE BRIDE
12 CYCL CALL POS X+30 Y+20 M3
13 CYCL CALL POS X+80 Y+50
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
30
X
Y
20
80
50
