11
Principe
s de
base

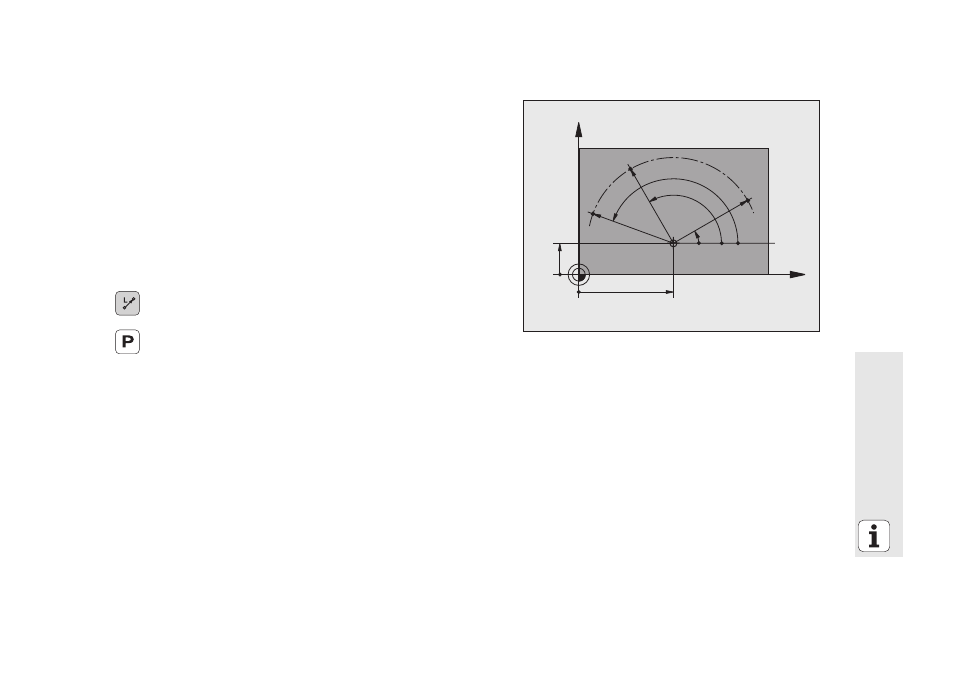

Coordonnées polaires
Les cotes en coordonnées polaires se réfèrent au pôle CC. Une
position est définie dans le plan d'usinage par:
le rayon polaire PR = distance entre la position et le pôle CC
l'angle polaire PA = angle compris entre l'axe de référence et la ligne CC
– PR
Cotes incrémentales
Les cotes incrémentales en coordonnées polaires se réfèrent à la
dernière position programmée.
Programmation de coordonnées polaires
Sélectionner la fonction de contournage
Appuyer sur la touche P
Répondre aux questions de dialogue
X
Y
0°
30
10
CC
PR
PA
1
PA
2
PR
PR
PA
3
