Filetage avec percage (cycle 264), 60 cy cles d'u s inag e de trous et filets – HEIDENHAIN iTNC 530 (340 49x-04) Pilot Manuel d'utilisation
Page 60
60
Cy
cles d'u
s
inag
e de trous
et filets

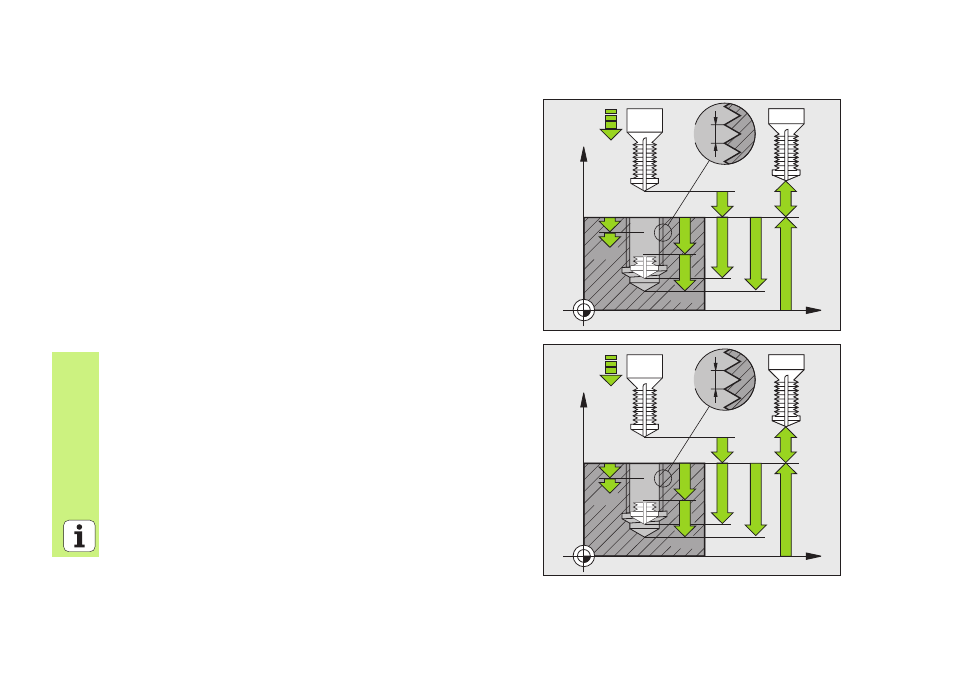

FILETAGE AVEC PERCAGE (cycle 264)
Prépositionnement au centre du trou avec R0
CYCL DEF: Sélectionner le cycle 264 FILETAGE AVEC PERCAGE
Diamètre nominal du filet: Q335
Pas de vis: Q239
Le signe détermine le sens du filet vers la droite ou vers la gauche:
Filet à droite: +
Filet à gauche: -
Profondeur de filetage: Distance entre la surface de la pièce et la fin
du filet: Q201
Profondeur de perçage: Distance entre surface de la pièce et fond du
trou: Q356
Avance de pré-positionnement: Q253
Mode de fraisage: Q351
En avalant: +1
En opposition: -1
Profondeur de passe: Q202
Distance de sécurité en haut: Q258
Profondeur de perçage pour brise-copeaux: Q257
Retrait avec brise-copeaux: Q256
Temporisation au fond: Q211
Profondeur pour chanfrein: Q358
Décalage jusqu'au chanfrein: Q359
Distance d'approche: Q200
Coordonnée surface pièce: Q203
Saut de bride: Q204
Avance plongée en profondeur: Q206
Avance fraisage: Q207
X
Z
Q203
Q239
Q201
Q204
Q200
Q253
Q202
Q257
Q356
X
Z
Q203
Q239
Q201
Q204
Q200
Q253
Q202
Q257
Q356
