Fonctions de contournage
Fonctions de contournage pour séquences de positionnement
Convention
Lors de la programmation d'un déplacement d'outil, on part toujours du
principe que c'est l'outil qui se déplace tandis que la pièce reste
immobile.
Introduction des positions nominales
Les positions nominales peuvent être introduites en coordonnées
cartésiennes ou polaires – aussi bien en absolu qu'en incrémental ou en
mixant l'absolu et l'incrémental.
Contenu de la séquence de positionnement
Une séquence de positionnement complète comprend:
Fonction de contournage
Coordonnées du point final de l'élément de contour (position nominale)
Correction de rayon RR/RL/R0
Avance F
Fonction auxiliaire M

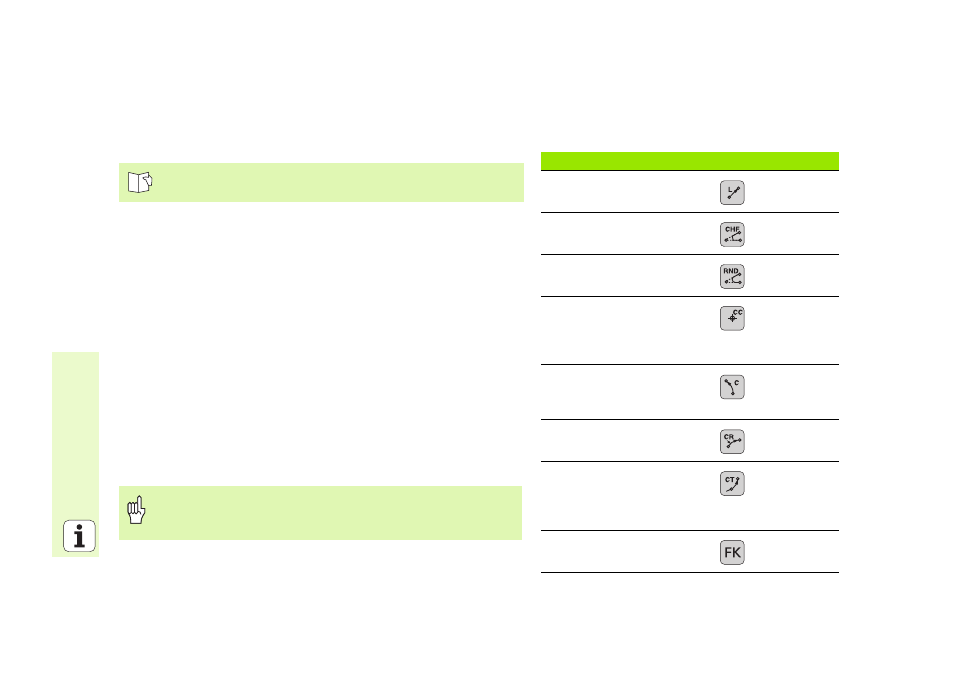

Fonctions de contournage
Page
Droite
Chanfrein entre deux
droites
Arrondi d'angle
Introduire le centre de
cercle
ou les coordonnées
polaires
Trajectoire circulaire
autour du centre de cercle
CC
Trajectoire circulaire
avec indication du rayon
Trajectoire circulaire
avec raccordement
tangentiel à l'élément de
contour précédent
Programmation flexible
des contours FK
Cf. „Programmation: Programmer les contours“.
Au début d'un programme d'usinage, l'outil doit toujours être
positionné de telle manière qu'il ne puisse en aucun cas
endommager l'outil ou la pièce.
