26
Fonction
s de
contournage

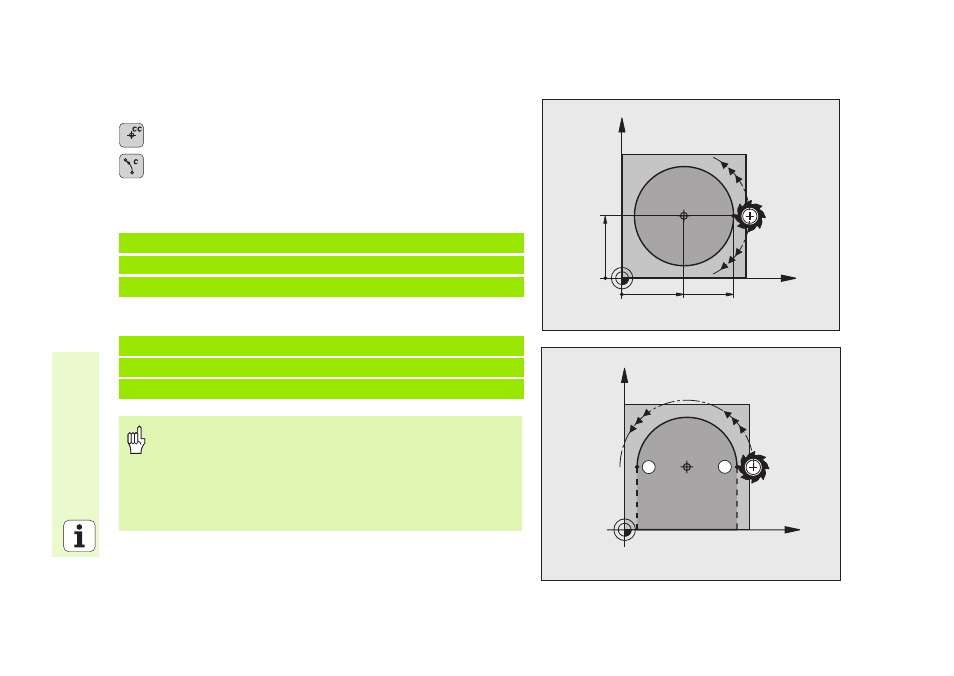

Trajectoire circulaire autour du centre de cercle CC
Coordonnées du centre de cercle CC
Coordonnées du point final de l'arc de cercle
Sens de rotation DR
C
et CP permettent de programmer un cercle entier dans une séquence.
En coordonnées cartésiennes
En coordonnées polaires
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
Définir le pôle CC avant de programmer les coordonnées
polaires!
Ne programmer le pôle CC qu'en coordonnées
cartésiennes!
Le pôle CC reste actif jusqu'à ce que vous programmiez un
nouveau pôle CC!
Le point final du cercle ne peut être défini qu'avec PA!
X
Y
25
45
25
CC
DR+
DR
S
E
X
Y
CC
