he et sortie des contours

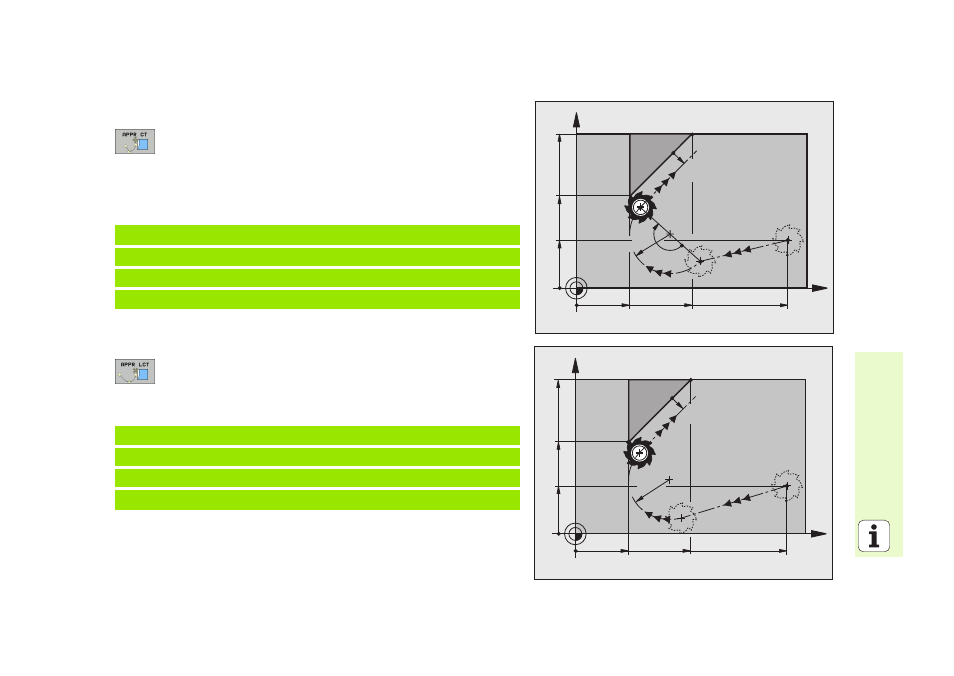

Approche par une trajectoire circulaire avec raccordement
tangentiel: APPR CT
Coordonnées pour le premier point du contour P
A
Rayon R
Introduire R > 0
Angle au centre CCA
Introduire CCA > 0
Correction de rayon RR/RL
Approche par une trajectoire circulaire avec raccordement
tangentiel au contour et segment de droite: APPR LCT
Coordonnées pour le premier point du contour P
A
Rayon R
Introduire R > 0
Correction de rayon RR/RL
7 L X+40 Y+10 RO FMAX M3
8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100
9 L X+20 Y+35
10 L ...
7 L X+40 Y+10 RO FMAX M3
8 APPR LCT X+10 Y+20 Z-10 R10 RR F100
9 L X+20 Y+35
10 L ...
X
Y
10
20
PA
RR
PS
R0
PH
RR
40
10
CCA=
180°
R10
35
20
X
Y
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40
10
R10
35
20
